Назначение
Диффузоры NSDZ используются для подачи воздуха системы вентиляции и кондиционирования помещений с высотой потолка от 3 до 12 м. Подвижные направляющие объединены в середине, благодаря чему лопасти поворачиваются синхронно. Это позволяет достичь высокого уровня эжекции и регулирования направления потока, как при нагревании (рекомендованный макс. угол поворота направляющих 75°), так и при кондиционировании (рекомендованный мин. угол 20°). Корпус воздухораспределителя закругляется точно профилированным раструбом, обеспечивающим оптимальный ракурс распределения потока воздуха. Регулирование направляющих выполняется ручным способом R или при помощи сервопривода S (рекомендованные сервоприводы: до размера 400 - LM24 SR, более 400 - NM24 SR).

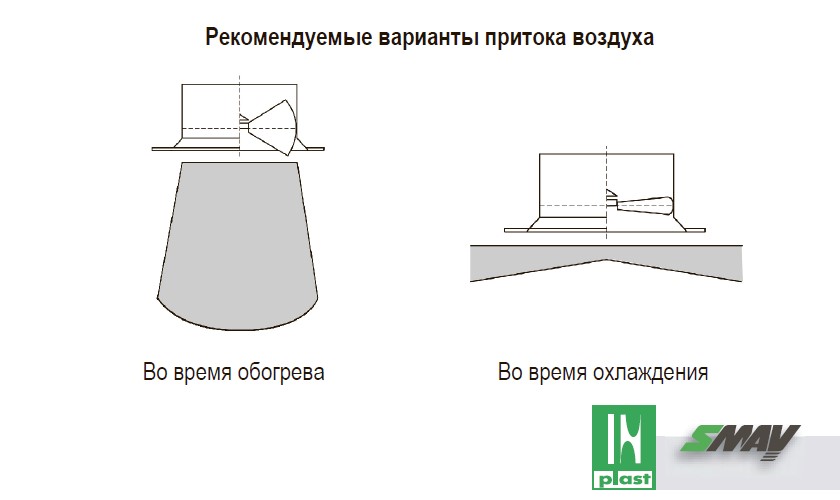

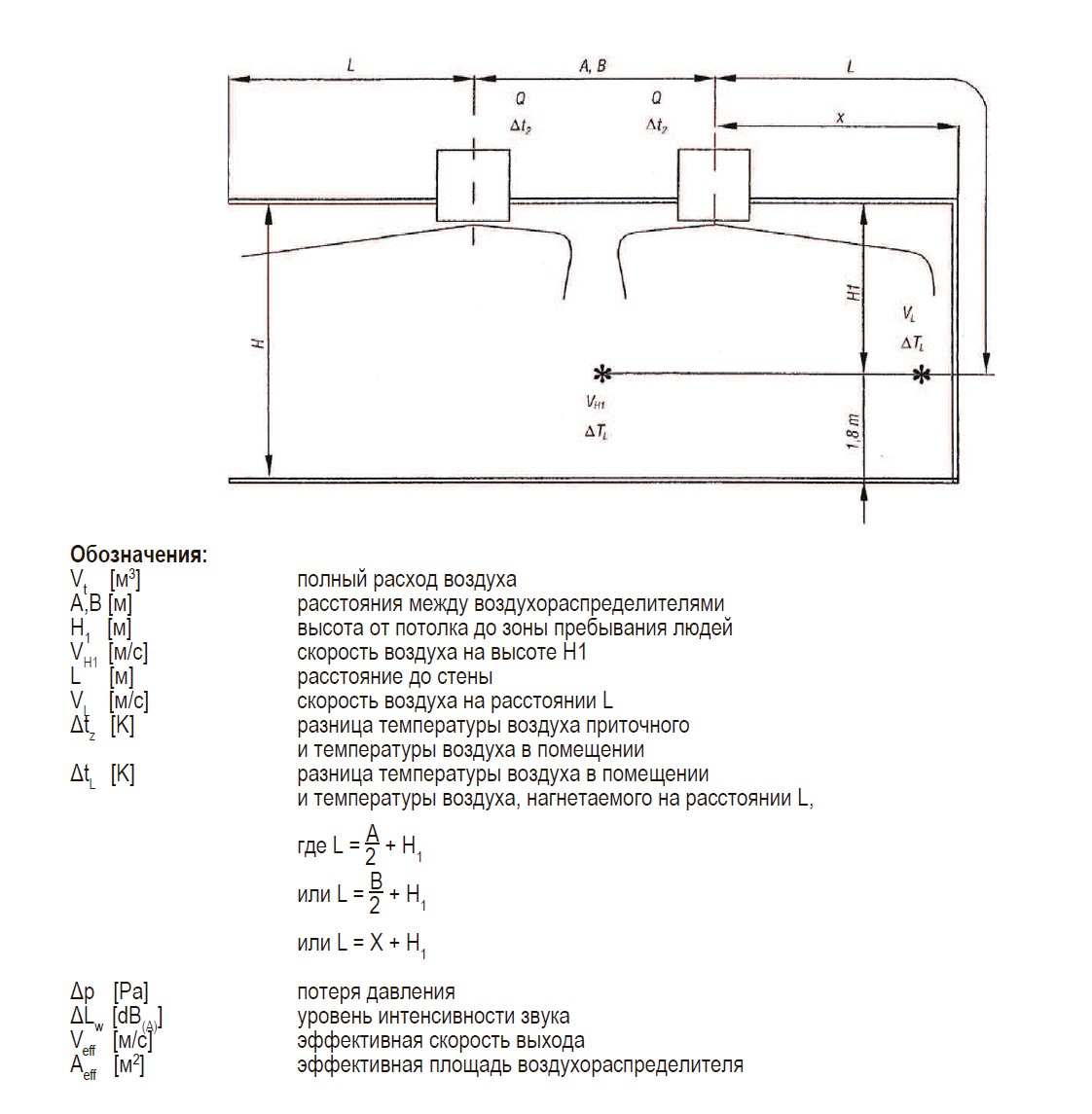

Регулирование

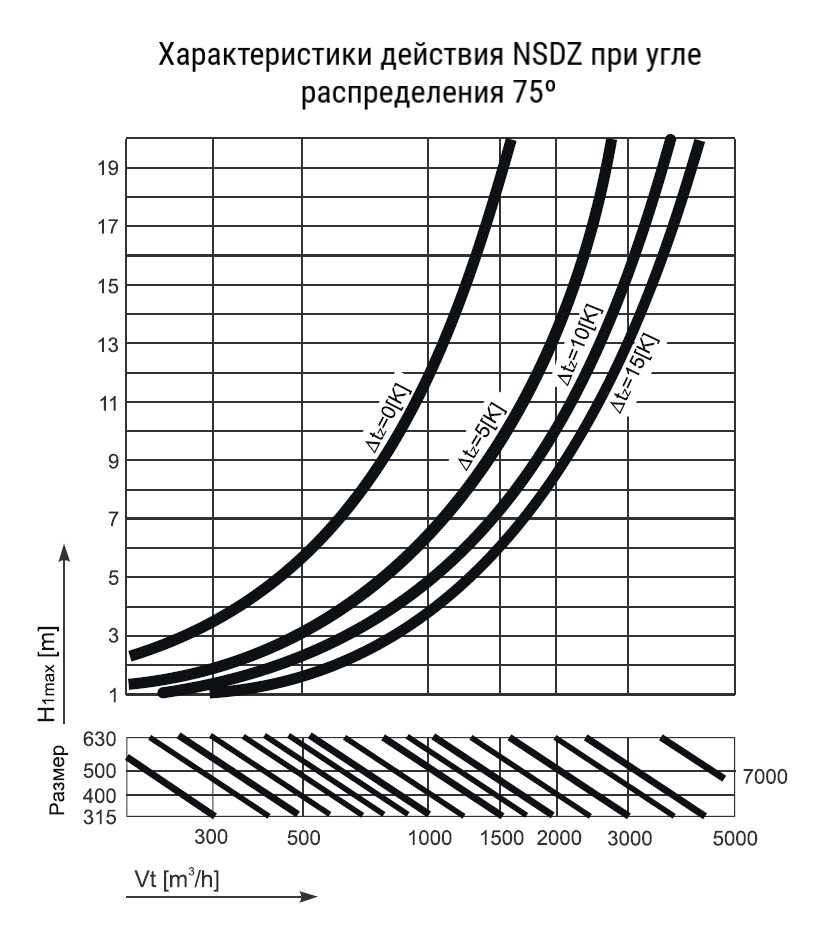

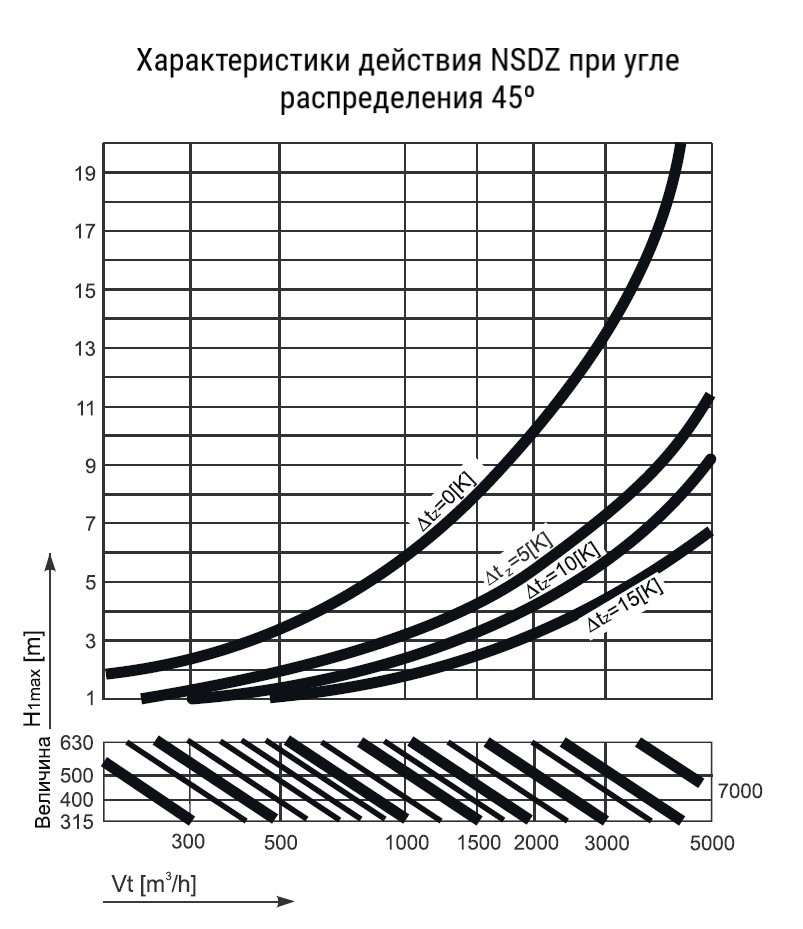

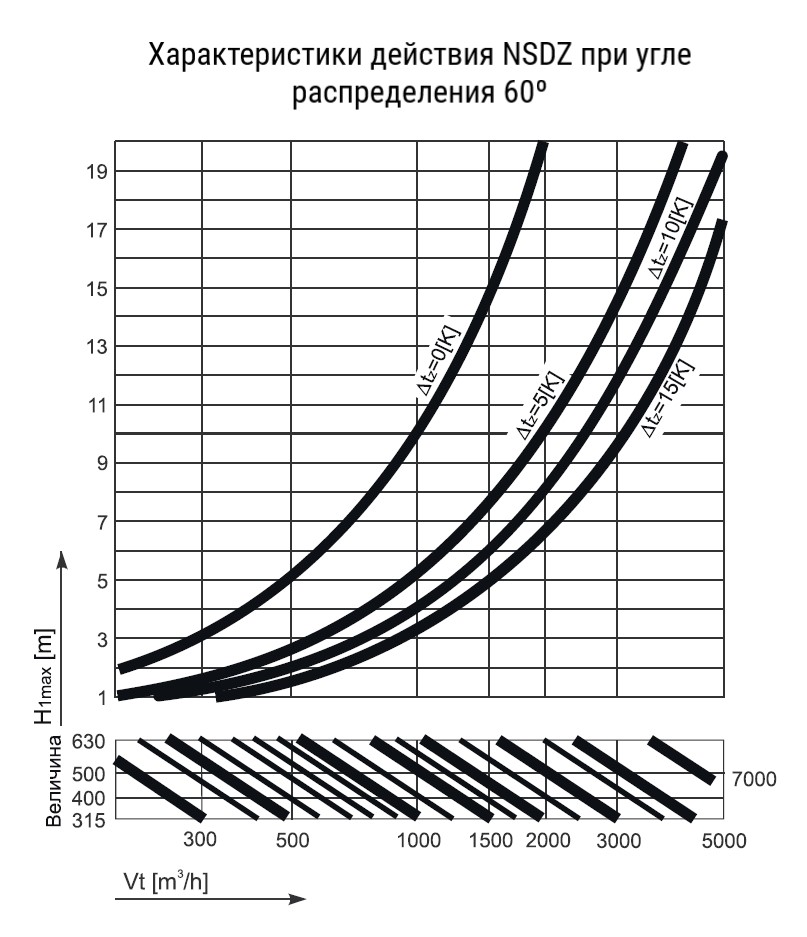

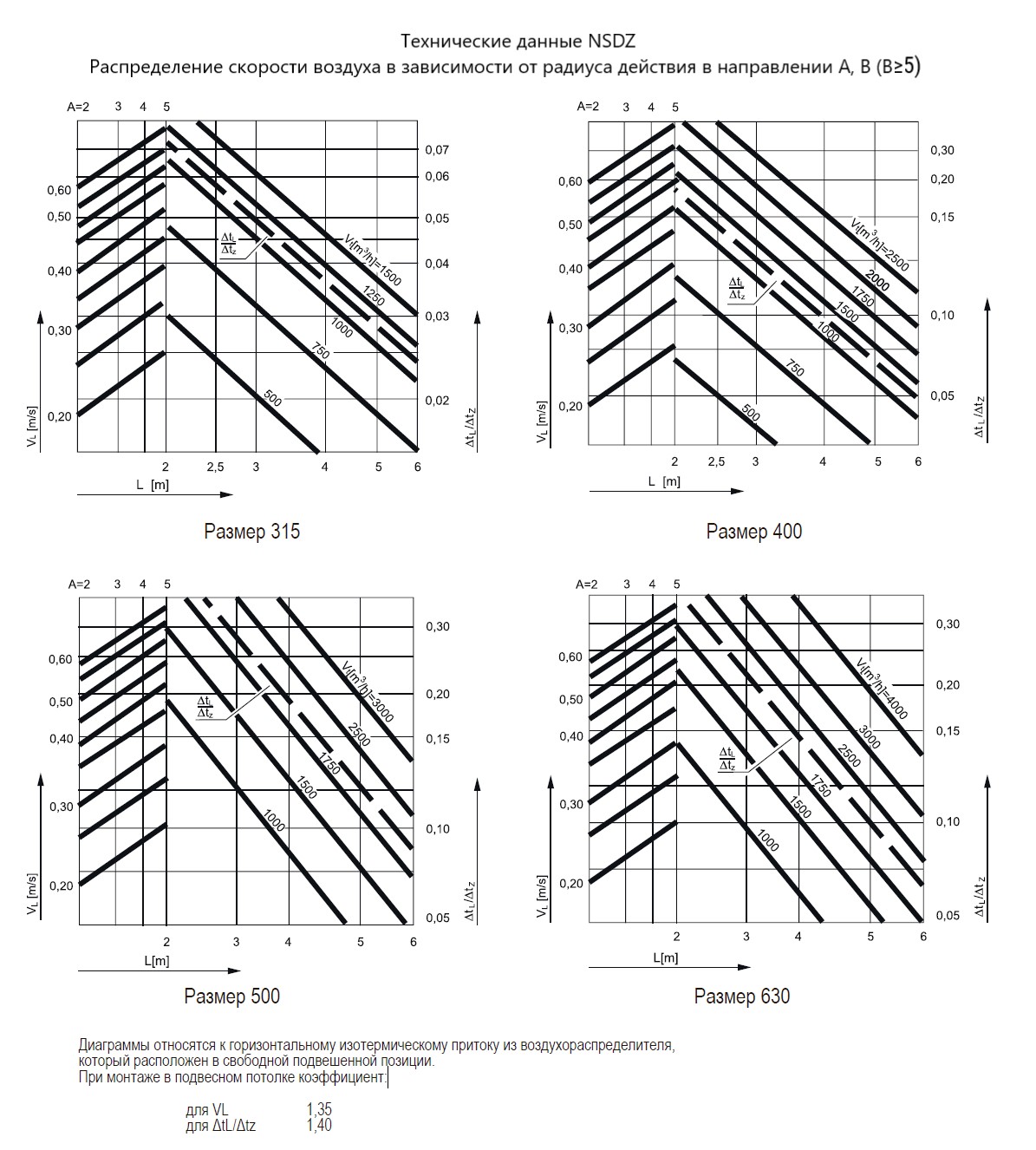

Характеристики

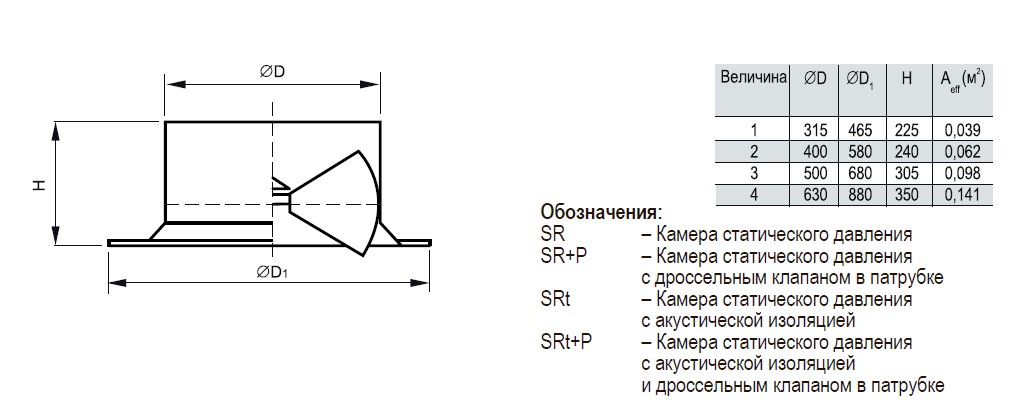

Размеры

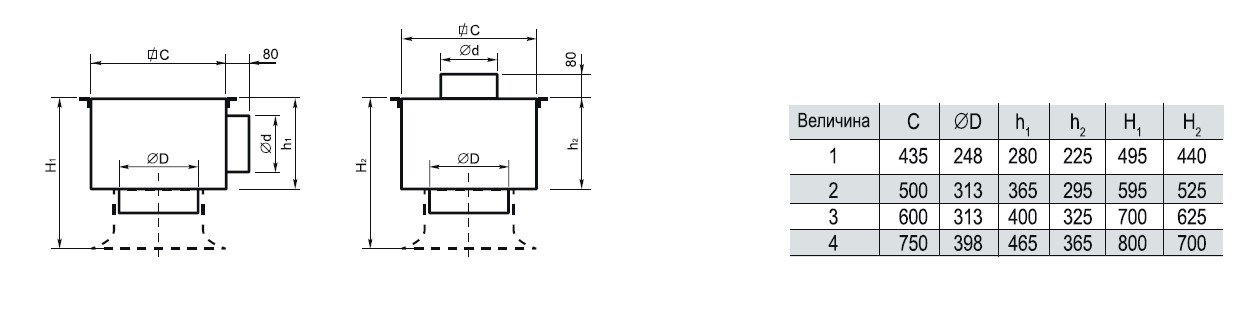

Камера статического давления KSD

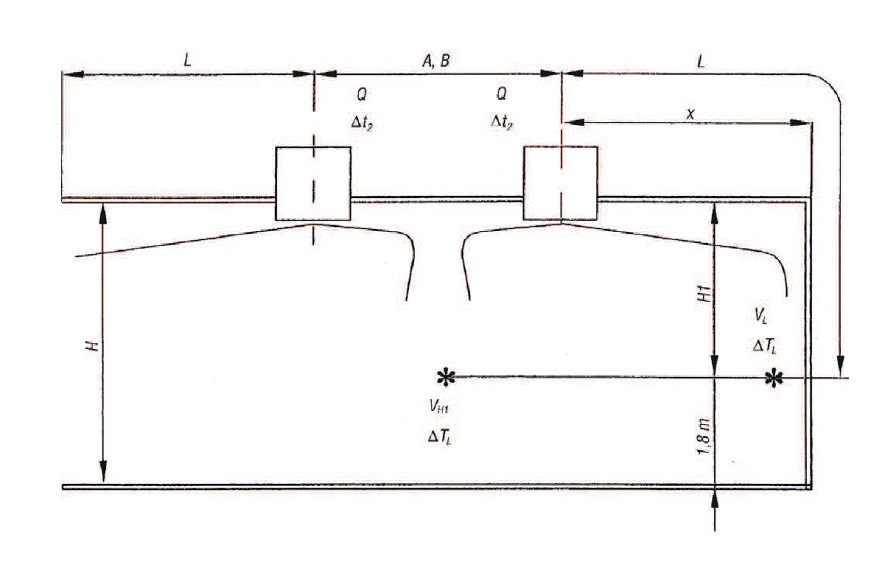

Параметры
Установка

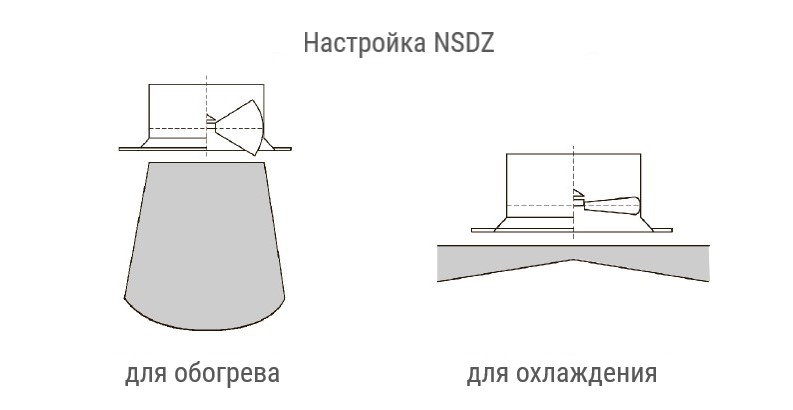

Воздухораспределители располагаются ровно с надежным креплением, к хорошо закрепленным камерам статического давления или монтируется к воздуховоду саморезами Настройка Диффузоры NSDZ настраиваются с учетом физических свойств воздуха: - теплый воздух поднимается; - холодный опускается В связи с чем лопасти распределителя настраиваются с углом 20º, 45º, 60º или 75º
