Щелевые диффузоры IN-TSD-N разработаны для потолочного монтажа и оборудованы индивидуально регулируемыми лопастями, установленными внутри профиля.

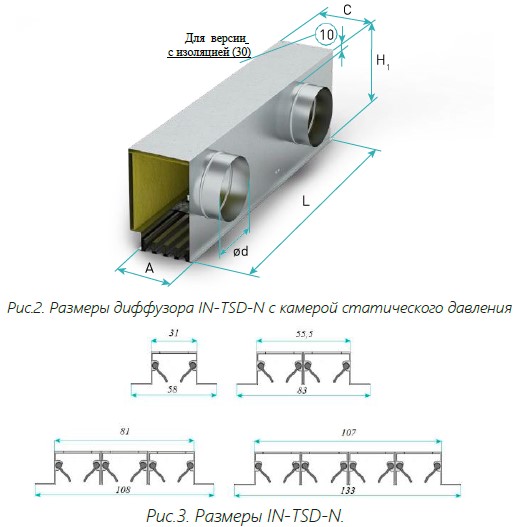

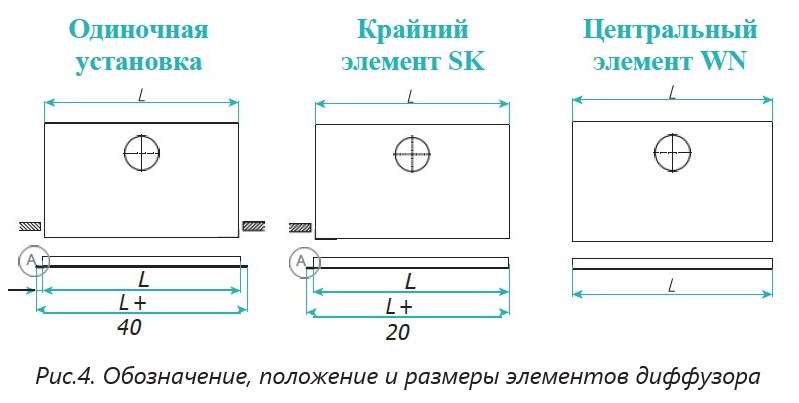

Диффузоры IN-TSD-N могут быть выполнены любой длины в диапазоне 200-2000 мм c шагом 50 мм. И могут содержать от 1 до 6 вентиляционных прорезей. Диффузоры IN-TSD-N оснащены подвижными профилированными направляющими, позволяющими изменять направление приточного зазора и объем приточного воздушного потока. Корпус и направляющие диффузора изготовлены из высококачественного экструдированного Al. Диффузоры могут быть установлены индивидуально или линейно. Последовательно-линейное расположение компонентов распределителей больше подходит для залов совещания, конференционных аудиторий, премьер холлов, ресторанов, зон отдыха, парадные лестницы и приёмные помещений. Диффузоры, установленные по одному, имеют рамку шириной 15 мм с каждой стороны. Для линейного монтажа диффузоры IN-TSD-N лишены рамки со стороны соединения (рис. 2 - обозначение SK, WK) диффузоров, что позволяет сохранить привлекательный внешний вид установки.
Щелевые диффузоры IN-TSD-N предназначены для стабильной диффузии воздуха при различных расходах. Эти диффузоры применяются в системах распределения кондиционирования и вентиляции. Оптимальны для установки в потолках или вертикальных перегородках в помещениях с высотой потолка от 2,6 до 6 м.
Назначение
Высокий уровень эжекции струи позволяет использовать щелевые диффузоры IN-TSD-N для подачи как нагретого, так и охлажденного воздуха. Благодаря этому диффузоры позволяют распределять воздух при значении рабочей разницы температур до 10 С°. Диффузоры применяются в системах кондиционирования с постоянным или переменным расходом воздуха. Регулируемые лопасти позволяют направлять струю воздуха. Диффузор IN-TSD-N можно также использовать как вытяжной.
Регулирование
Конструкция диффузора дает возможность вертикального и горизонтального направления приточного воздуха путем ручного изменения угла установки направляющих.

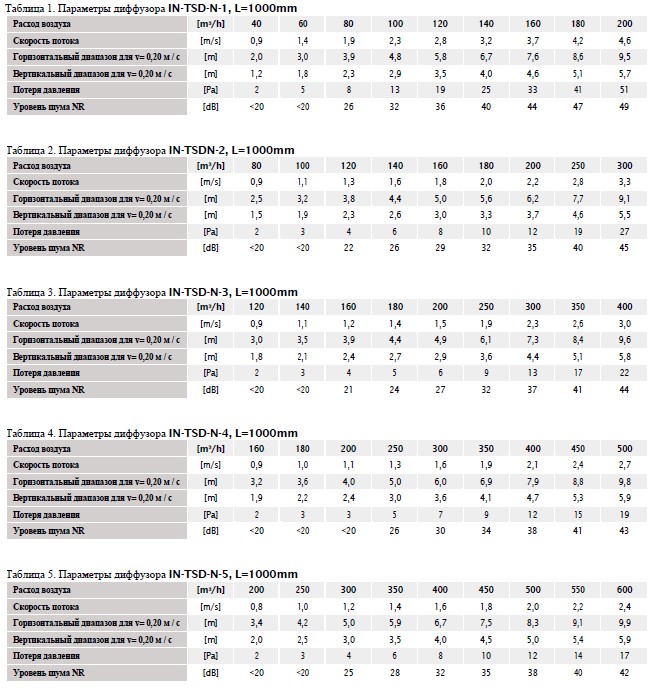

Характеристики
Размеры

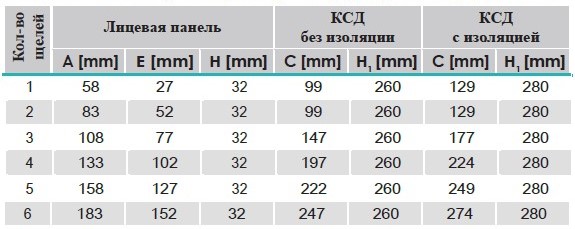

Таблица 2. Стандартные размеры диффузоров и камер статического давления IN-TSD-N

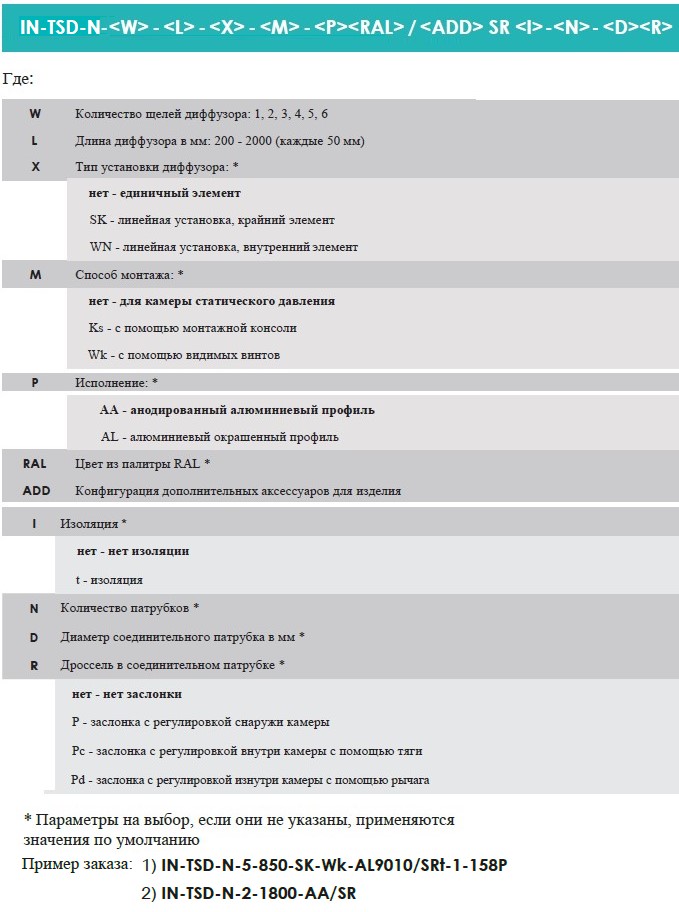

Обозначение
