Назначение
Воздухораспределители INLine предназначены для использования в системах общеобменной вентиляции. Благодаря своей конструкции эффективно справляются с подачей воздушной струи в рабочую зону. Конструкция
с перфолистом обеспечивает равномерное распределение воздушного потока по всей длине изделия для подачи воздуха на низкой скорости. Конструкция с дефлектором позволяет отклонять воздушный поток относительно вертикальной оси на 10 градусов. Дальнобойность потока составляет от 2 до 3 метров, в зависимости
от ширины щели и расхода воздуха. (следуйте правилам подбора)

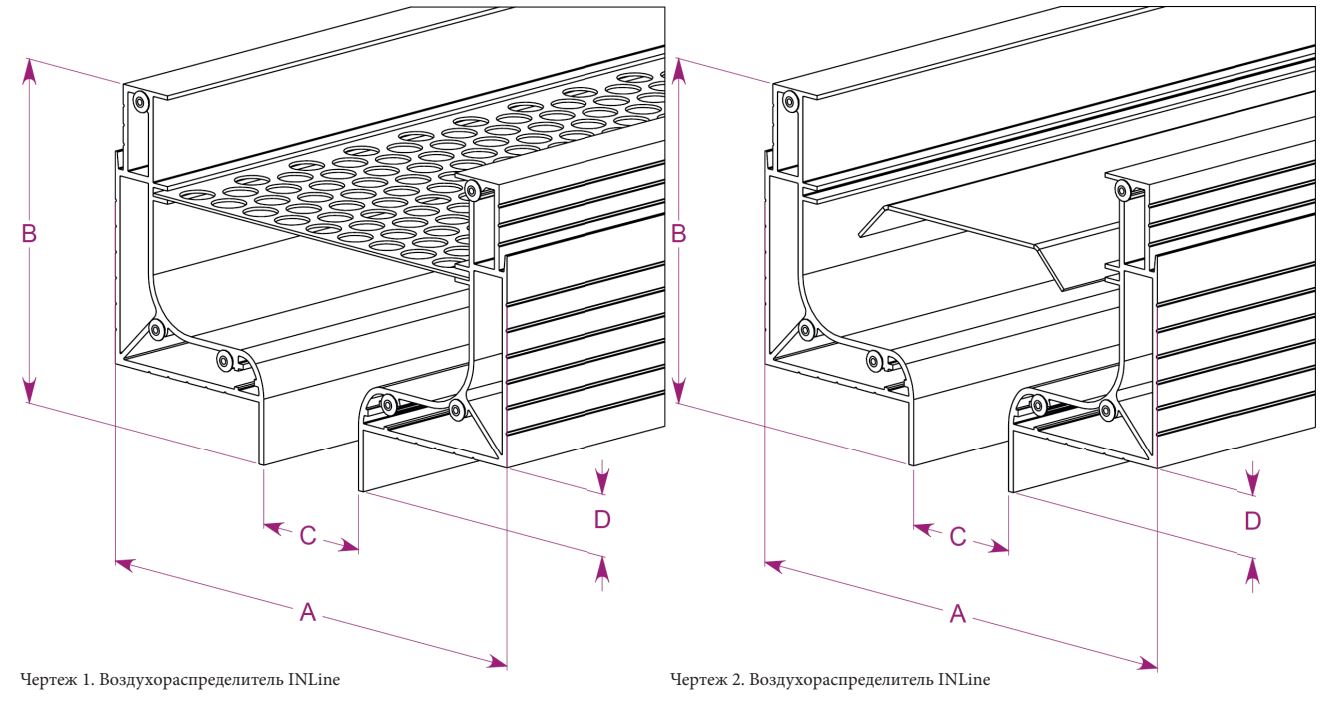

Конструкция
Воздухораспределители INLine в единичном исполнении выпускаются в диапазоне длин от 300 до 4000 мм и
шириной щели от 10 мм до 100 мм, с шагом 5 мм. В секционном исполнении длина не ограничена. Корпус изготовлен из алюминия. Монтаж возможен как одиночный, так и линейный. При одиночной установке предусмотрены торцевые заглушки, при секционном исполнении заглушки ставятся на крайние элементы.
Стандартная окраска — порошковое напыление черного цвета (RAL 9005 (Муар)). По запросу доступна окраска в любой оттенок по каталогам RAL или NCS.

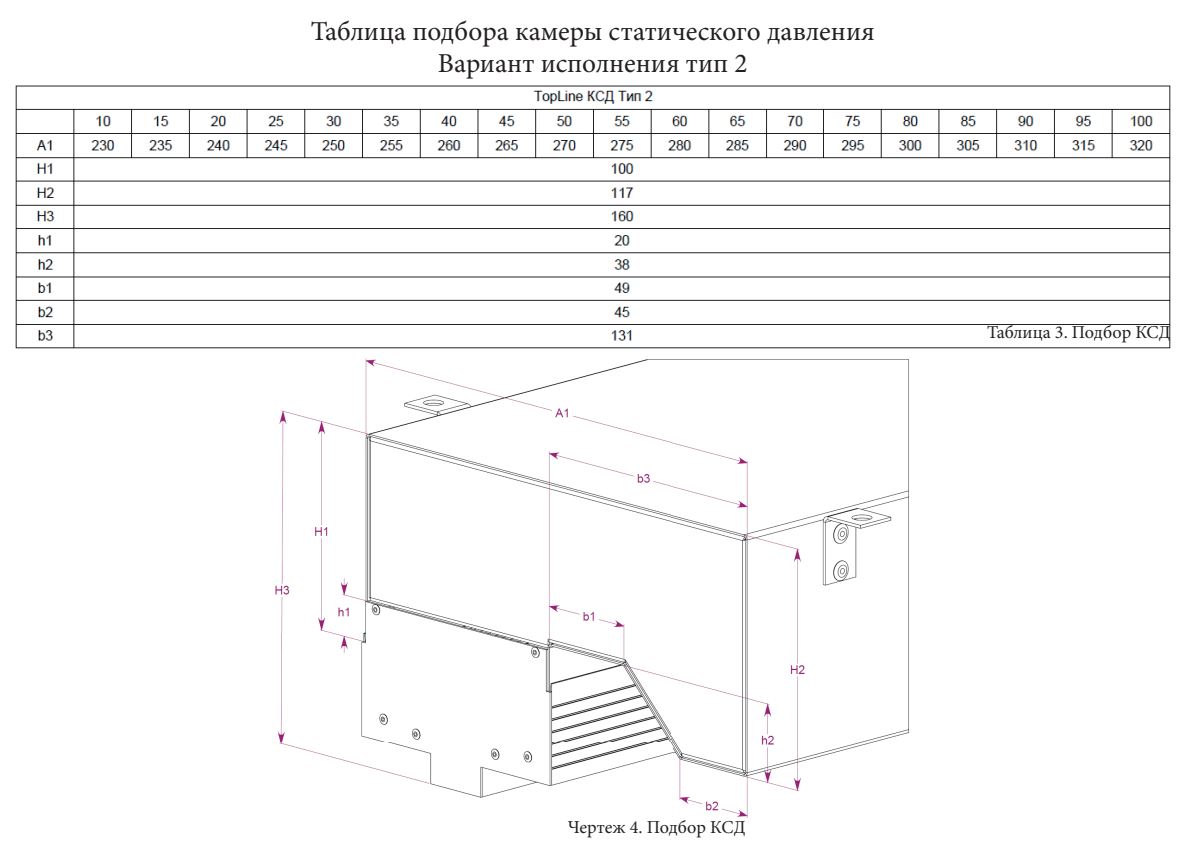

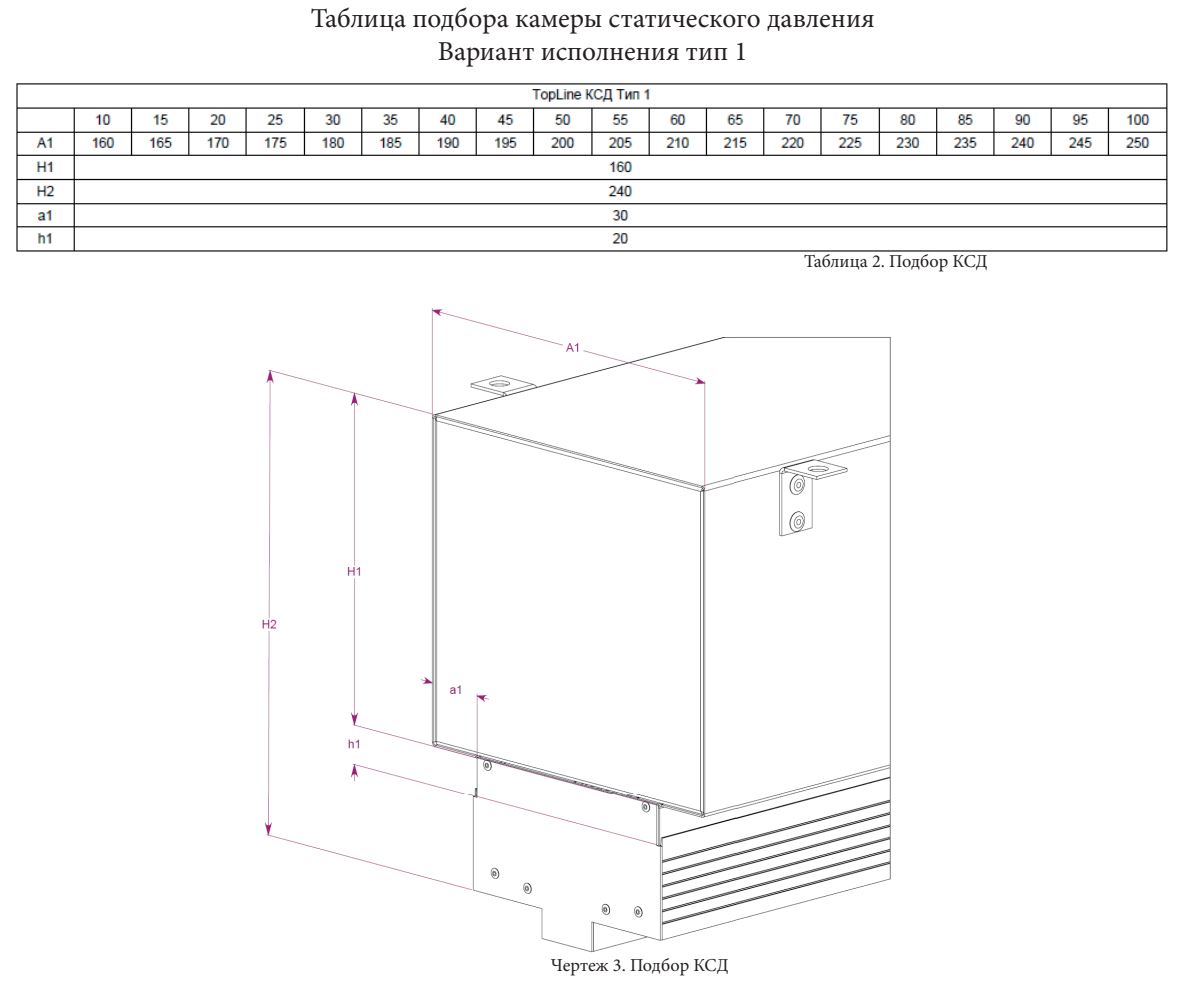

Камеры статического давления
Камеры статического давления в зависимости от количества патрубков могут иметь разные длины. Есть несколько вариантов КСД: минимальный по высоте, стандартный и упрощённый.
Патрубки могут быть круглые, прямоугольные, овальные. При необходимости внутренняя поверхность камер
изолируется рулонным теплоизоляционным материалом.
