Высокопроизводительная элегантная решетка с одним рядом нерегулируемых ламелей. Сочетание стильной формы и высокой надежности позволяет IN-RD,RP применять в системах дымоудаления, притоке, вытяжке и с определенной легкостью являться дизайнерским элементом помещения или фасада.
Назначение
Вентиляционные решетки IN-RD,RP предназначены для использования в системах вентиляции. Рекомендуется для применения в системах ДУ- дымоудаления. Технологичность изготовления определяет широкие дизайнерские и технические возможности применения данной линейки решеток
Распределение
Конструкция и размеры*
Дизайн при индивидуальном заказе
Решетки IN-RD,RP могут менять фронтальную сторону смещая шаг ряда ламелей от 5 до 250 мм. Лицевая часть ламелей решеток обращена к пользователям под углом 45°, однако представление угла направляющих распределителя возможно изменять от 45° до 0°. Рамку и ламели можно окрасить в цвета палитры Classic RAL. Шаг и ширина ламелей IN-RD, RP - от 10 до 145 мм, в зависимости от дизайнерских особенностей того или иного интерьера, фасада возможно менять. Ламель определяет дизайн большей площади лицевой стороны решетки, в результате определяет внешнее сочетание и восприятие части декора или дизайна. Классическое расположения ламелей ровно рамке, но в дизайнерском исполнении, заглубление ряда ламелей можно сместить. Составное исполнение IN-RD,RP применяется в случае необходимости облицевать проем или нишу более 1,5 м; поэтому количество секций распределителя преобразуется применительно к габаритам, креплениям и форме проема.
Монтаж
Решетки могут быть установлены непосредственно в проем или на потолок, с рамкой, адаптером или через камеру статического давления. Выделенные КСД могут быть оснащены регулировочным элементом на впускном патрубке. КСД опционально могут быть изолированы изнутри. Для индивидуального заказа количество и диаметр патрубков могут быть настроены в соответствии с необходимостью

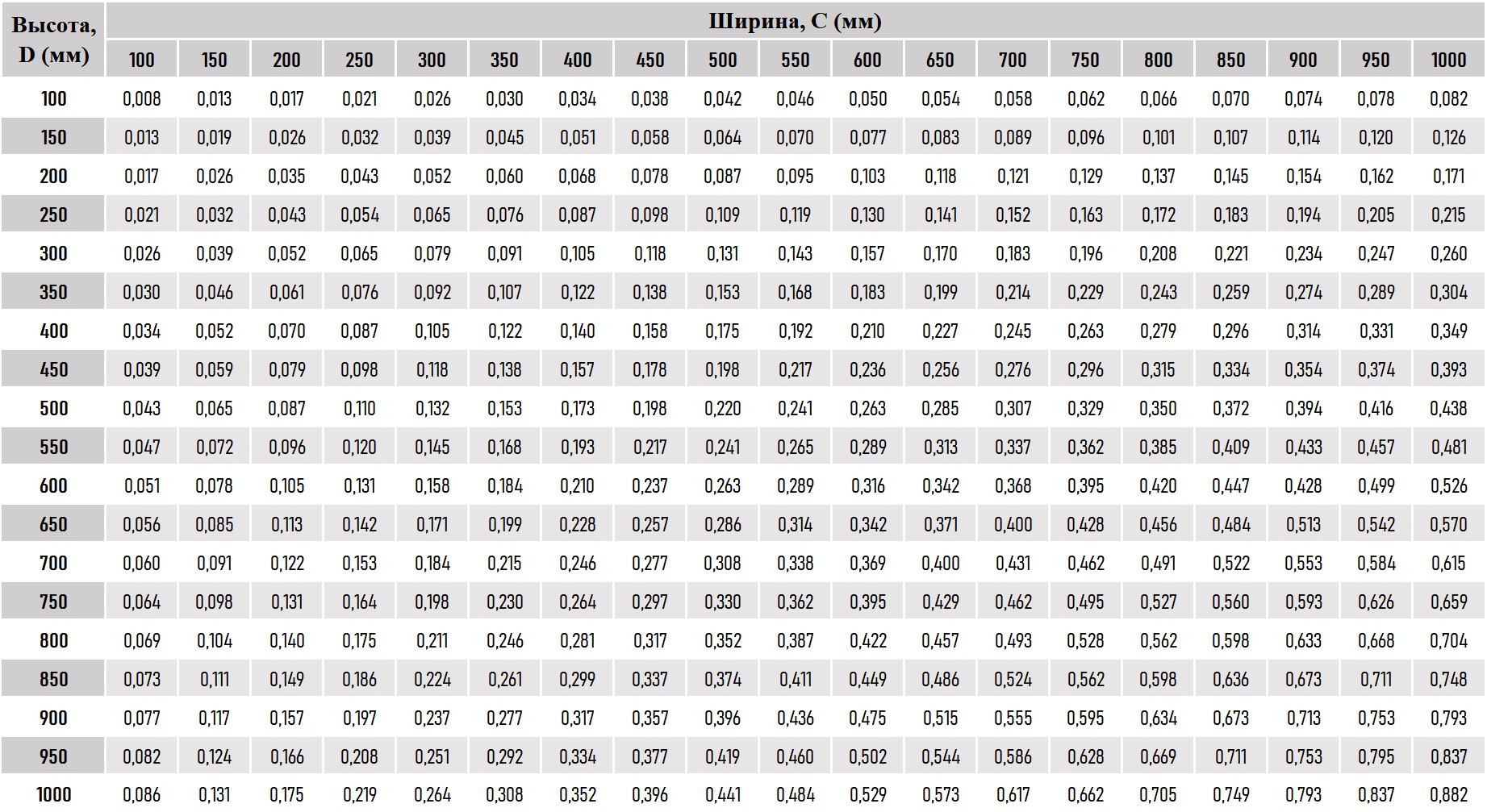

Характеристики
Площадь живого сечения IN-RP, (м²), шаг 17 (мм)
Опционально распределитель можно оснастить автоматическим или ручным клапаном.
Материал и отделка
AL/ST - алюминий для линейных RP решеток;
Отделка: Стандартно на выбор предлагается порошковая окраска в следующий цвет из палитры RAL 9005, 9006, 9010, 9016
Обозначение
Назначение
Вентиляционные решетки IN-RD,RP предназначены для использования в системах вентиляции. Рекомендуется для применения в системах ДУ- дымоудаления. Технологичность изготовления определяет широкие дизайнерские и технические возможности применения данной линейки решеток

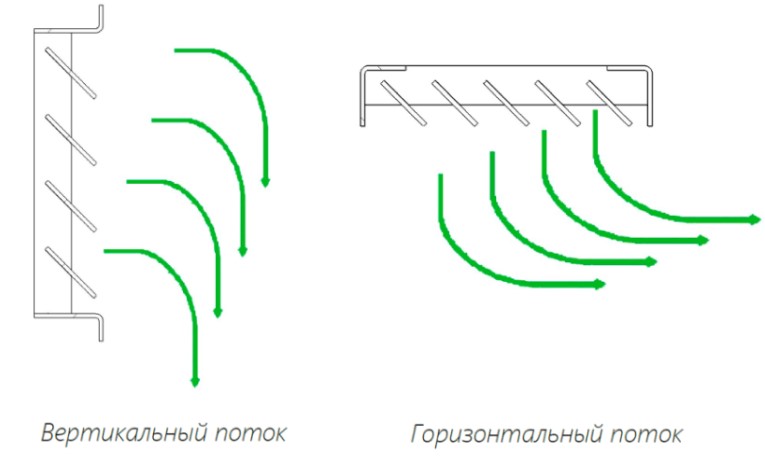

Распределение

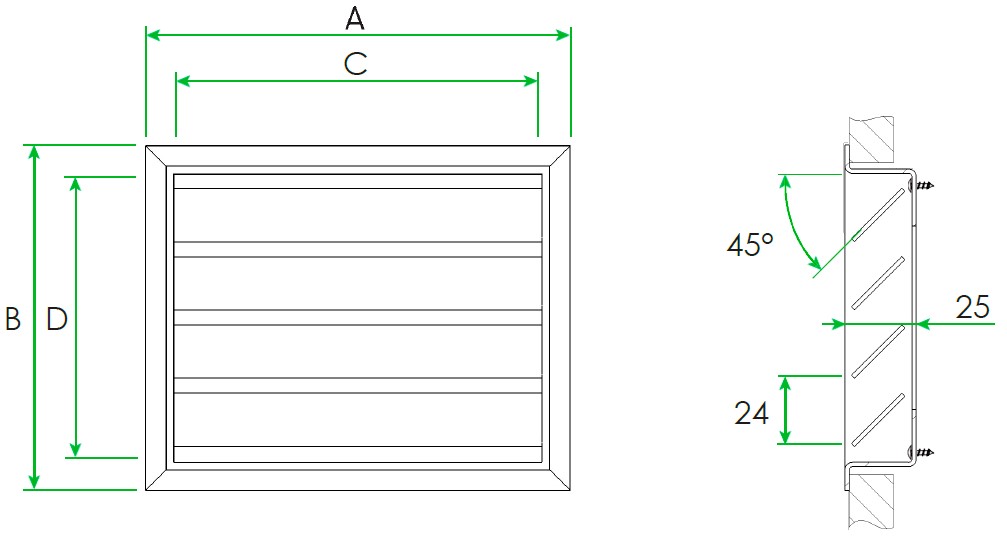

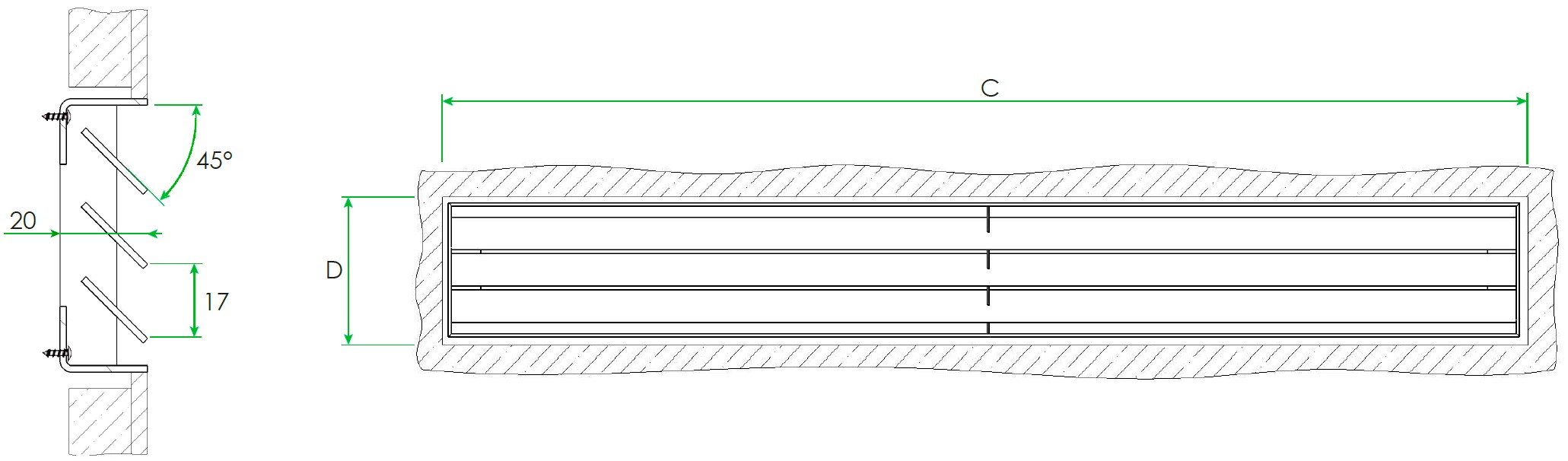

Конструкция и размеры*
IN-RD,RP распределители имеют 2 основные вида рамок: 10 мм и 0 (безрамочное) исполнение. Размерный ряд может быть исполнен любых размеров: от 75 до 2200 мм с шагом 20 мм. Решетки окрашены в белый или черный цвет, высоко надежным порошковым покрытием. Формы стандартной рамки с одним гибом (2 заказная позиция). Ламель имеет в классическом исполнении прямую форму, расположена под углом 45°. Решетка изготавливаться: единой (макс 4х2,2 м), составной (свыше 2 м) и линейной модификации. Решетка IN-RD применяются, как для наружного, так и для внутреннего использования, возможно применение в системе дымоудаления, выполнена целиком из стали (ST) с шагом ламелей 24 мм. Глубина решетки . Решетка IN-RP собирается из стали (ST) или алюминия (AL) с шагом направляющих 17 мм.
Дизайн при индивидуальном заказе
Решетки IN-RD,RP могут менять фронтальную сторону смещая шаг ряда ламелей от 5 до 250 мм. Лицевая часть ламелей решеток обращена к пользователям под углом 45°, однако представление угла направляющих распределителя возможно изменять от 45° до 0°. Рамку и ламели можно окрасить в цвета палитры Classic RAL. Шаг и ширина ламелей IN-RD, RP - от 10 до 145 мм, в зависимости от дизайнерских особенностей того или иного интерьера, фасада возможно менять. Ламель определяет дизайн большей площади лицевой стороны решетки, в результате определяет внешнее сочетание и восприятие части декора или дизайна. Классическое расположения ламелей ровно рамке, но в дизайнерском исполнении, заглубление ряда ламелей можно сместить. Составное исполнение IN-RD,RP применяется в случае необходимости облицевать проем или нишу более 1,5 м; поэтому количество секций распределителя преобразуется применительно к габаритам, креплениям и форме проема.
Монтаж
Решетки могут быть установлены непосредственно в проем или на потолок, с рамкой, адаптером или через камеру статического давления. Выделенные КСД могут быть оснащены регулировочным элементом на впускном патрубке. КСД опционально могут быть изолированы изнутри. Для индивидуального заказа количество и диаметр патрубков могут быть настроены в соответствии с необходимостью
Характеристики

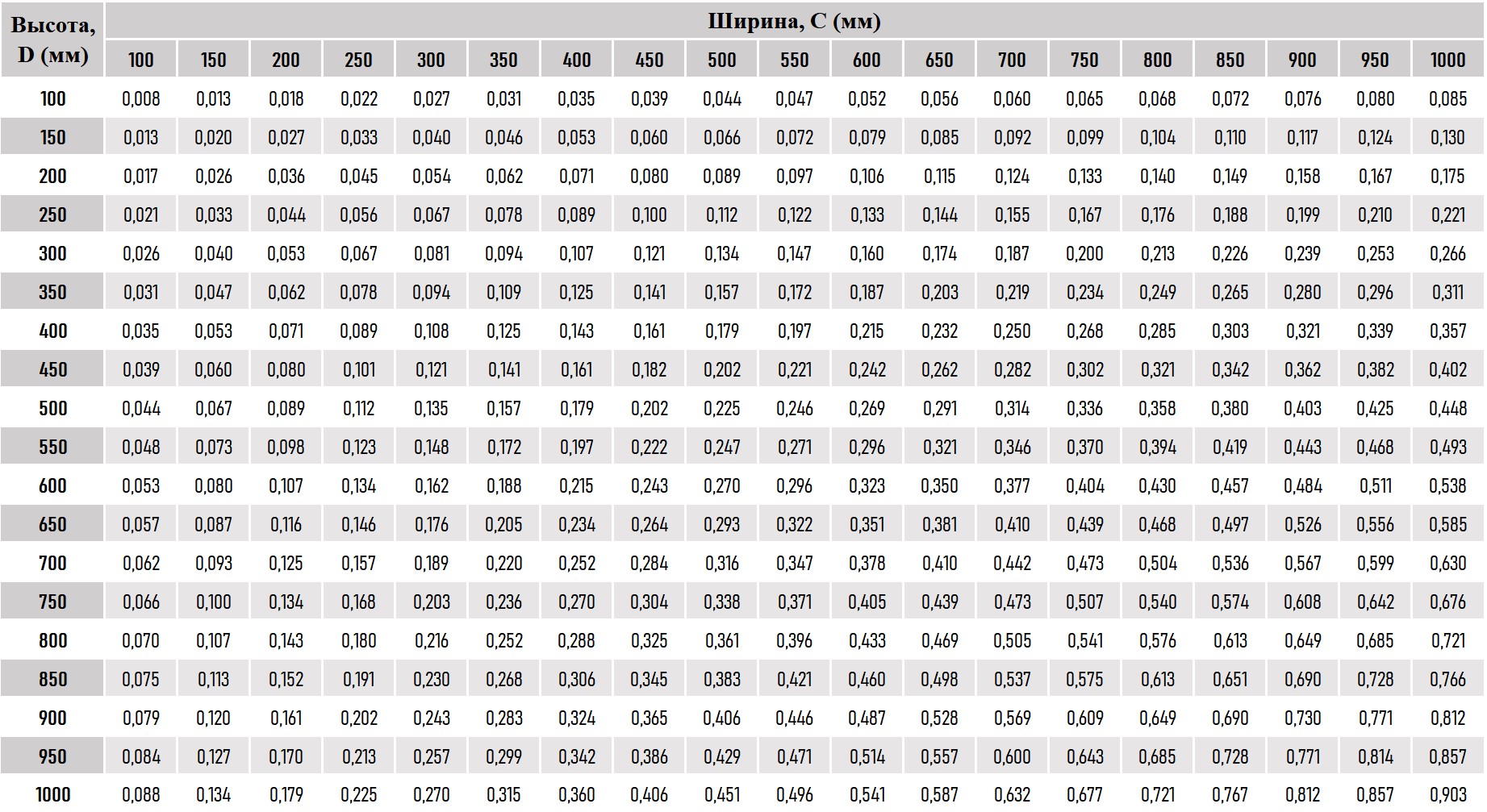

Площадь живого сечения IN-RP, (м²), шаг 17 (мм)
Опционально распределитель можно оснастить автоматическим или ручным клапаном.
Рамка и ламели:
ST - сталь окрашенная для RD решеток;AL/ST - алюминий для линейных RP решеток;
Отделка: Стандартно на выбор предлагается порошковая окраска в следующий цвет из палитры RAL 9005, 9006, 9010, 9016

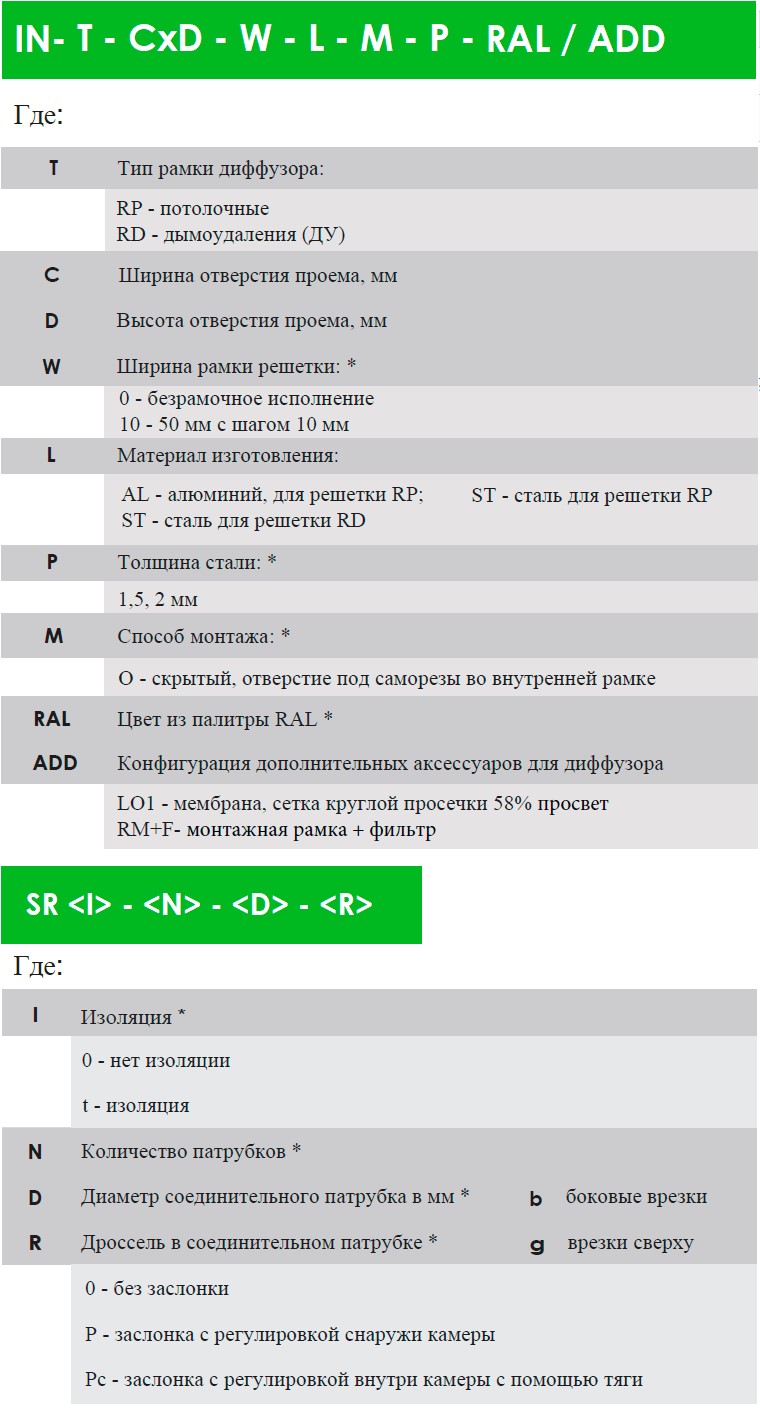

Обозначение
