Решетки вентиляционные KST предназначены для использования в системах вентиляции в качестве обрамлений и защиты передаточных (уравнительных) проемов, за счет конструкции лопастей, эстетически маскирующих внутреннюю часть монтажного проема.
Решетки KST могут использоваться в качестве кожухов для устройств, устанавливаемых в стенах, например, клапанов противопожарной вентиляции. Каркас и неподвижные ламели решетки изготовлены из стальных профилей, окрашенных в белый цвет RAL9010. По запросу возможно окрашивание в другой цвет по шкале RAL или из нержавеющей стали.
Назначение
Системы вентиляции и кондиционирования низкого, среднего и высокого давления. Направление потока, выходящего потока или заборного принципа, систем обогрева.

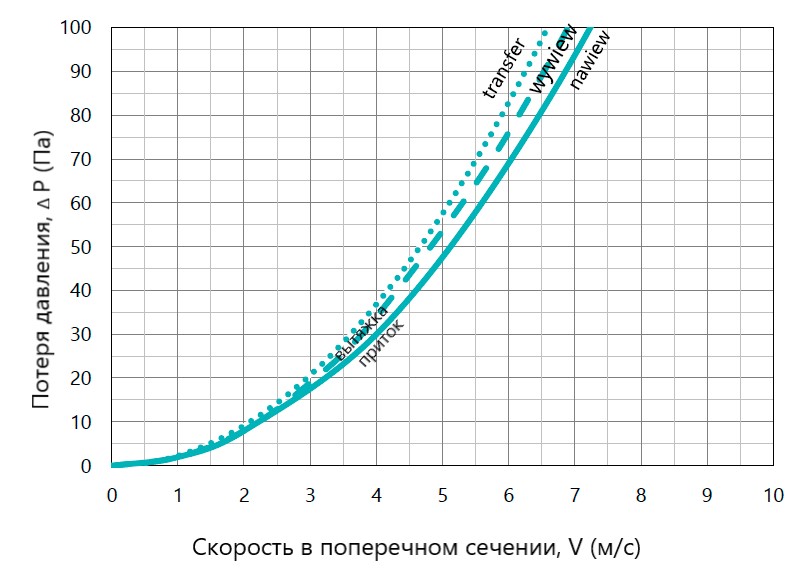

Характеристики

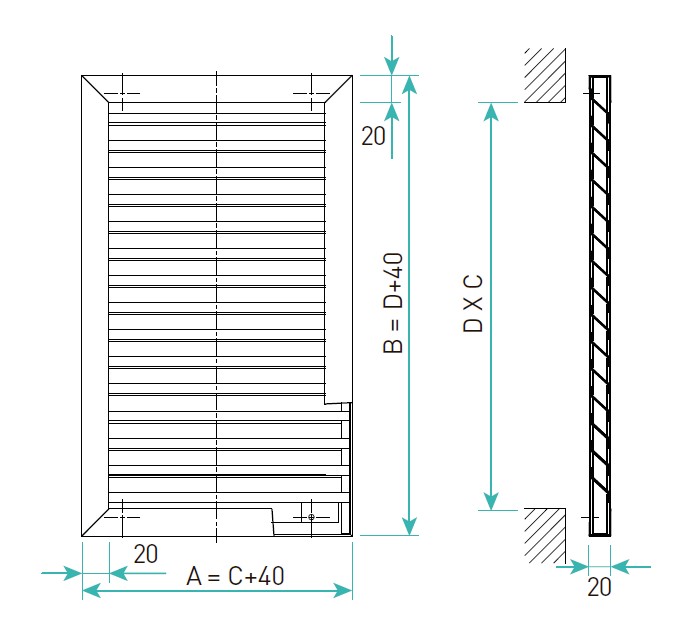

Размеры
Стандартное исполнение наружных решеток KST, где А (мм) - ширина, В (мм) - высота, от 100 до 2000 мм, шаг исполнения 5 мм.
Направляющие: SL- Сталь или SN - нержавеющая сталь
Профиль: SL- окрашенная сталь или SN - нержавеющая сталь
Отделка: Стандартно на выбор предлагается порошковая окраска в следующий цвет из палитры RAL (9005, 9006, 9010, 9016)
На заказ
Максимальный размер + 4 000 мм к стандартному исполнению, при соблюдении допуска ± 0,5 мм, с шагом 1 мм. В сборно/разборном исполнении может быть не ограниченного размера. Решетка может быть оснащена клапаном, диафрагмой, фильтрующими элементами, шумоглушащими компонентами, переходами, регулятором, сервоприводом, монтажной рамкой, съемной панелью. Возможно изготовление из анодированного алюминия АА.
Возможна окраска в другие цвета из палитры RAL.
Возможно изменить угол ламелей.

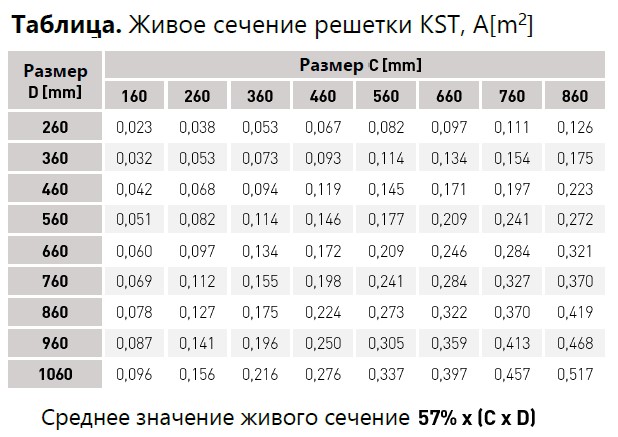

Возможно определить размер шага зазора меня производительность, ↑↓ dB, сопротивление (Па), направление потока, Кжс, Площадь полезного сечения (м²),
Возможно при заказе с дизайн рисунком, задать количество ламелей.
Возможно согласовать ширину рамки.
Возможно изменить глубину решетки в большую сторону.
При определении высоты лицевой части ламелей, ширины рамки, шага ламелей, необходимо учитывать скорость потока, напор/разряжение воздушной среды, производительность системы.
Для удобства работы с заказными позициями и согласования исполнения, заполняются ОЛ, ТЛ, ТЗ либо предоставляется чертеж.
Монтаж
Монтаж решеток в проемы уличных или внутренних стен, потолки, ниш, при способе крепления:
- саморезы с лицевой части при расположении в накладном исполнении;
- потайное скрытое от глаз крепление на невидимые внутренние кронштейны при помощи крепежей;
- невидимые защелки если решетки устанавливаются в проем;
- в потолочной позиции рекомендуется монтаж при помощи саморезов или при помощи монтажной рамки с потайным замком.

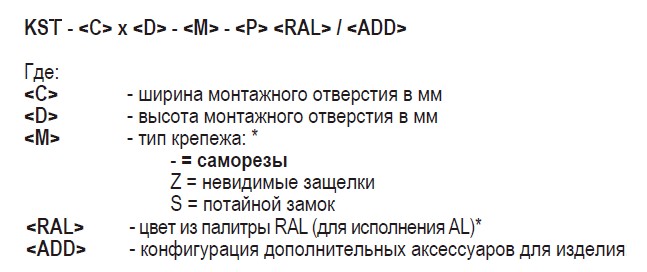

Обозначение
Примечание:
Решетки KST могут использоваться в качестве кожухов для устройств, устанавливаемых в стенах, например, клапанов противопожарной вентиляции. Каркас и неподвижные ламели решетки изготовлены из стальных профилей, окрашенных в белый цвет RAL9010. По запросу возможно окрашивание в другой цвет по шкале RAL или из нержавеющей стали.
Назначение
Системы вентиляции и кондиционирования низкого, среднего и высокого давления. Направление потока, выходящего потока или заборного принципа, систем обогрева.
Характеристики
Размеры
Стандартное исполнение наружных решеток KST, где А (мм) - ширина, В (мм) - высота, от 100 до 2000 мм, шаг исполнения 5 мм.
Направляющие: SL- Сталь или SN - нержавеющая сталь
Профиль: SL- окрашенная сталь или SN - нержавеющая сталь
Отделка: Стандартно на выбор предлагается порошковая окраска в следующий цвет из палитры RAL (9005, 9006, 9010, 9016)
На заказ
Максимальный размер + 4 000 мм к стандартному исполнению, при соблюдении допуска ± 0,5 мм, с шагом 1 мм. В сборно/разборном исполнении может быть не ограниченного размера. Решетка может быть оснащена клапаном, диафрагмой, фильтрующими элементами, шумоглушащими компонентами, переходами, регулятором, сервоприводом, монтажной рамкой, съемной панелью. Возможно изготовление из анодированного алюминия АА.
Возможна окраска в другие цвета из палитры RAL.
Возможно изменить угол ламелей.
Возможно определить размер шага зазора меня производительность, ↑↓ dB, сопротивление (Па), направление потока, Кжс, Площадь полезного сечения (м²),
Возможно при заказе с дизайн рисунком, задать количество ламелей.
Возможно согласовать ширину рамки.
Возможно изменить глубину решетки в большую сторону.
При определении высоты лицевой части ламелей, ширины рамки, шага ламелей, необходимо учитывать скорость потока, напор/разряжение воздушной среды, производительность системы.
Для удобства работы с заказными позициями и согласования исполнения, заполняются ОЛ, ТЛ, ТЗ либо предоставляется чертеж.
Монтаж
Монтаж решеток в проемы уличных или внутренних стен, потолки, ниш, при способе крепления:
- саморезы с лицевой части при расположении в накладном исполнении;
- потайное скрытое от глаз крепление на невидимые внутренние кронштейны при помощи крепежей;
- невидимые защелки если решетки устанавливаются в проем;
- в потолочной позиции рекомендуется монтаж при помощи саморезов или при помощи монтажной рамки с потайным замком.
Обозначение
Примечание:
ТЛ - технический лист, ТЗ - техническое задание, ОЛ - опросный лист
