Назначение
Решетка накладная устанавливается на клапана к примеру дымоудаления и предназначена для защиты внутренних элементов клапана от механического воздействия с внешней стороны и для декорирования проема забора воздуха. Системы вентиляции и кондиционирования низкого и среднего давления. Направление потока, выходящего потока или заборного принципа, систем местного обогрева.
Описание

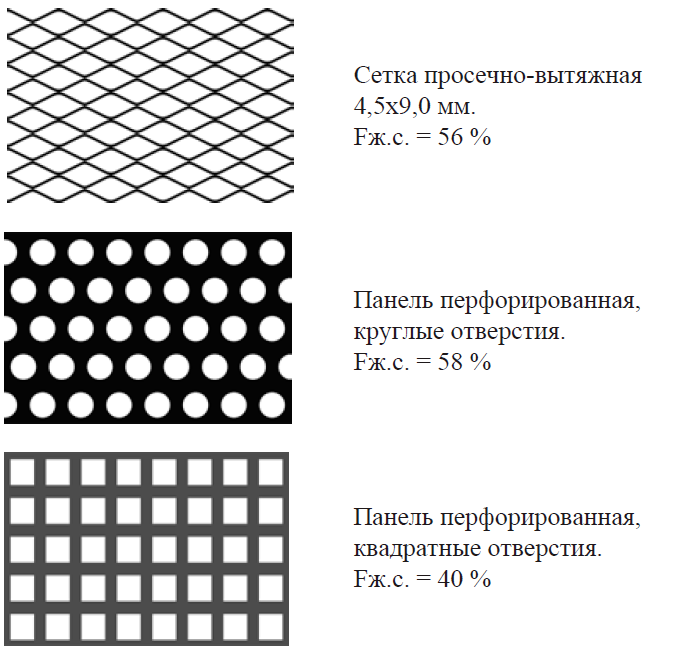

Решетки KST-L изготавливаются из оцинкованного металла. По желанию могут быть изготовлены из нержавеющей стали или алюминия и окрашены в цвет из палитры RAL. Рамка решетки идет с загнутыми краями под углом 90°. Направляющие крепятся на трубках к рамке решетки, что придает дополнительную жесткость. Форма направляющих стандартно прямые или 1 гиб 90°. Ширина F обрамления стандартно 30 и 40 мм. К задней панели дополнительно может быть закреплена просечно-вытяжная сетка, перфорированная панель (круглые или квадратные отверстия).

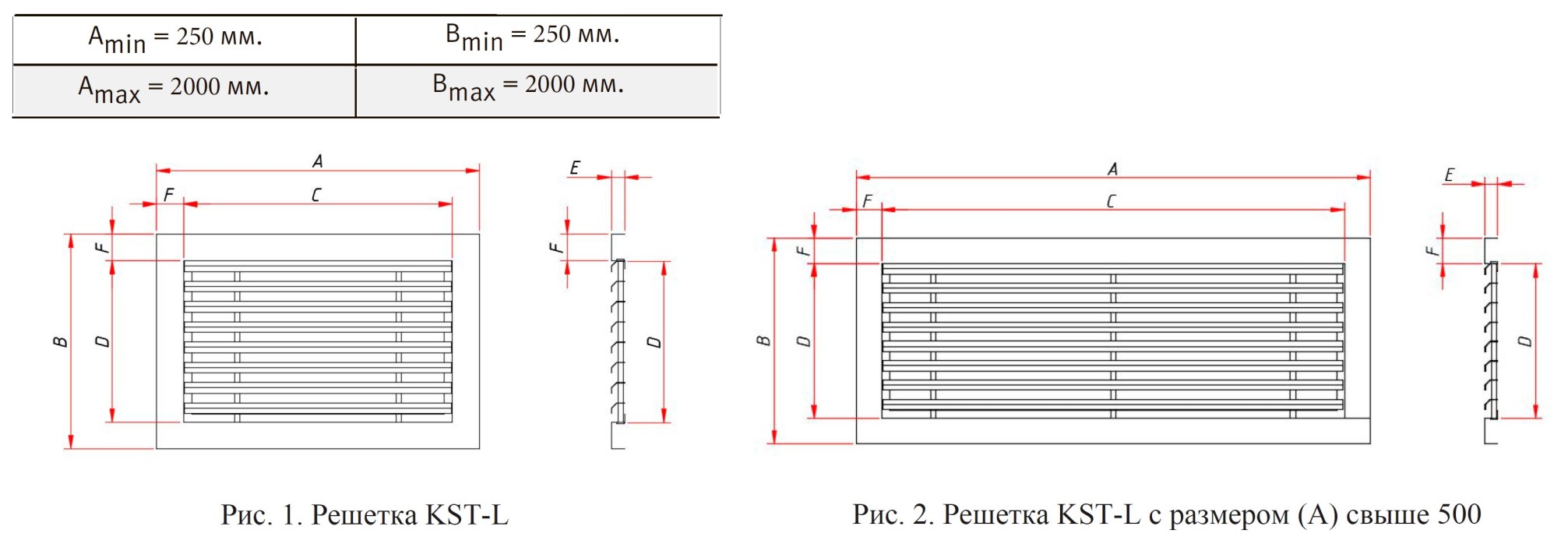

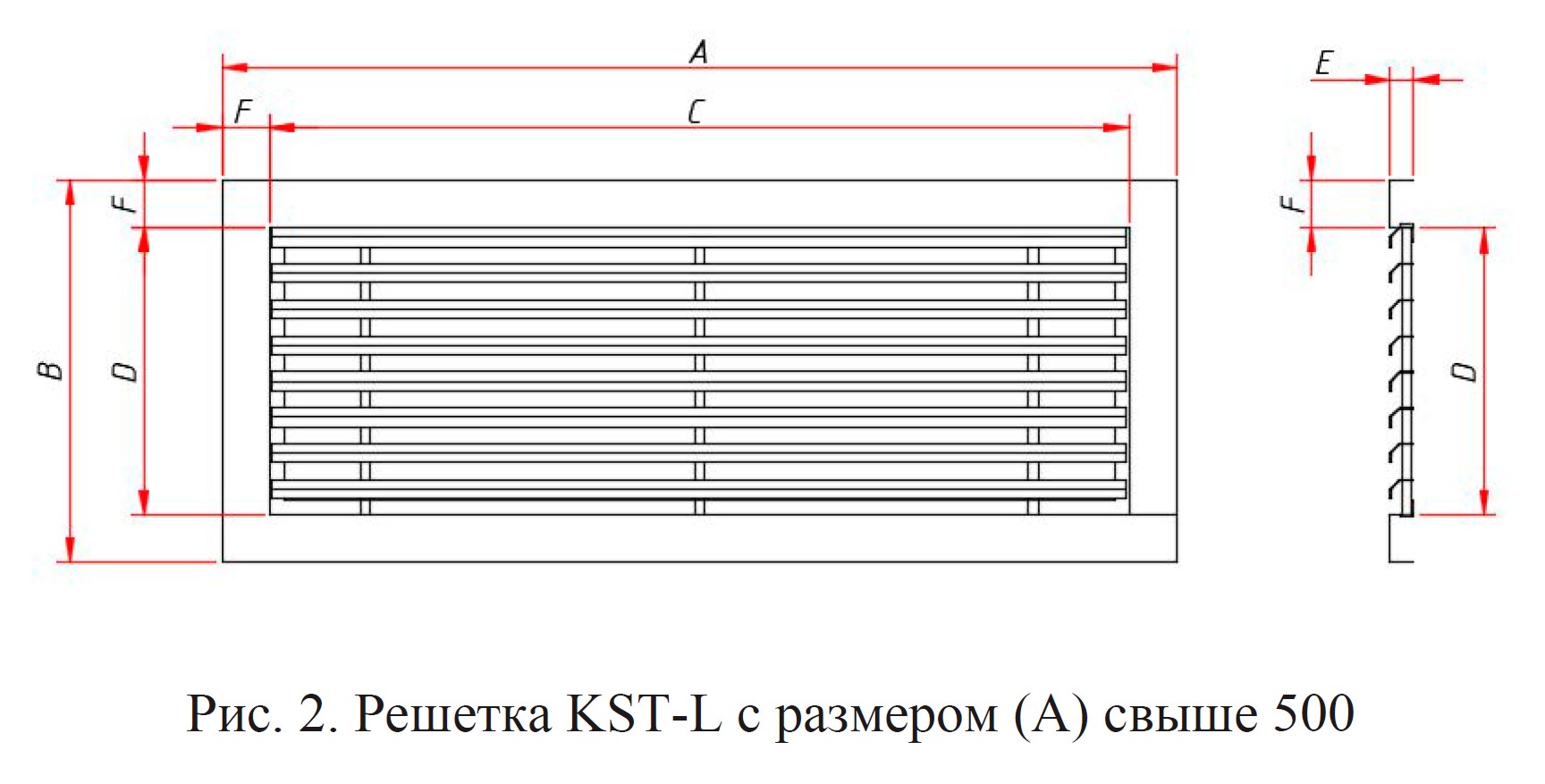

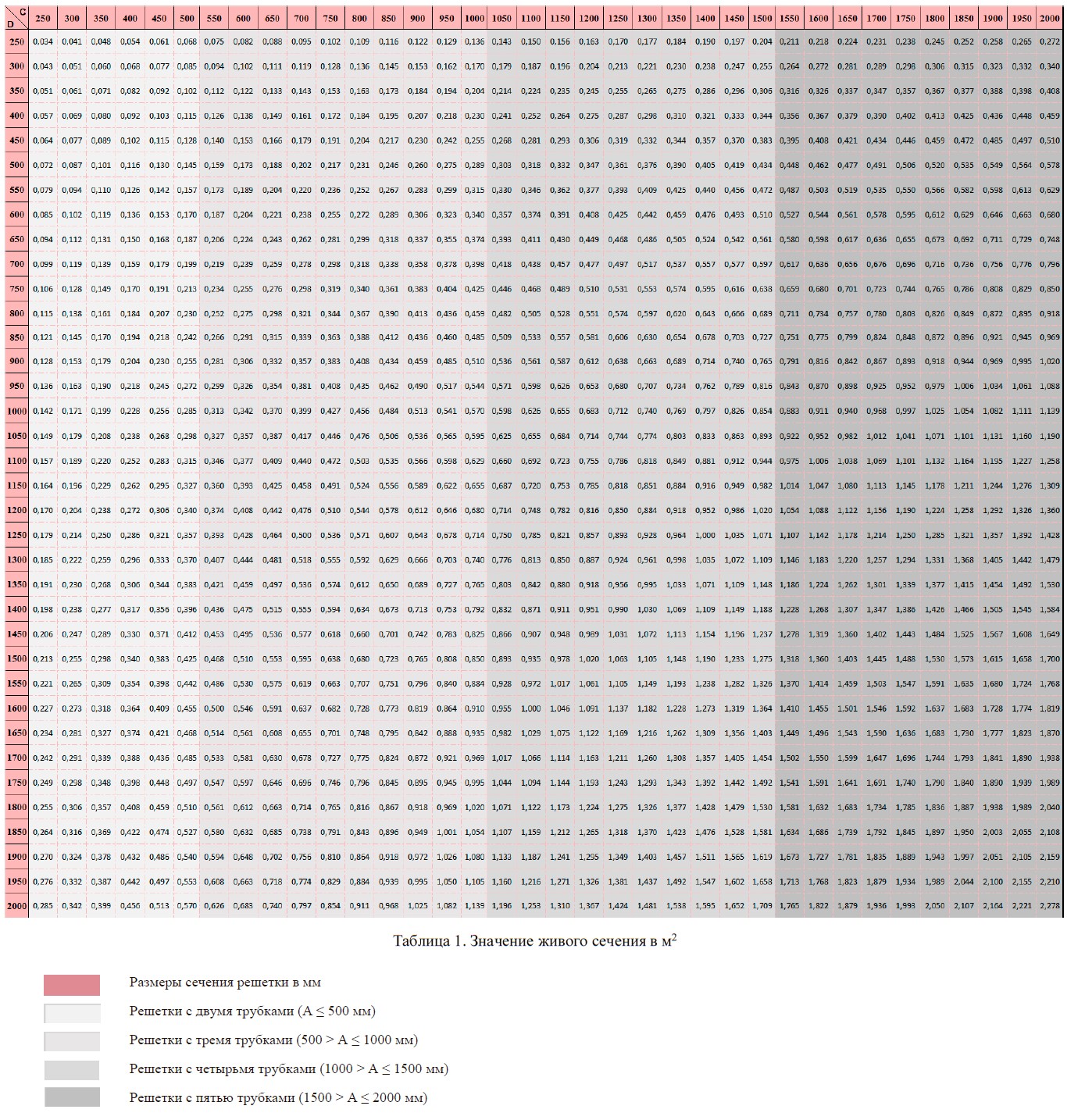

Данные решетки применяются в противопожарных системах и системах дымоудаления для защиты клапанов от механического воздействия и декорирования элемента. Так же решетки могут применяться для общеобменной вентиляции. В стандартном исполнение крепление решетки производится непосредственно через отверстия в рамке или через внутреннюю отбортовку. Решетка размерами (А) до 500 мм идет с двумя трубками. Решетка размерами (А) свыше 500 мм идет с большим количеством трубок, для придания жесткости направляющих. Максимальный размер одной решетки 2000х2000 мм.
Характеристики

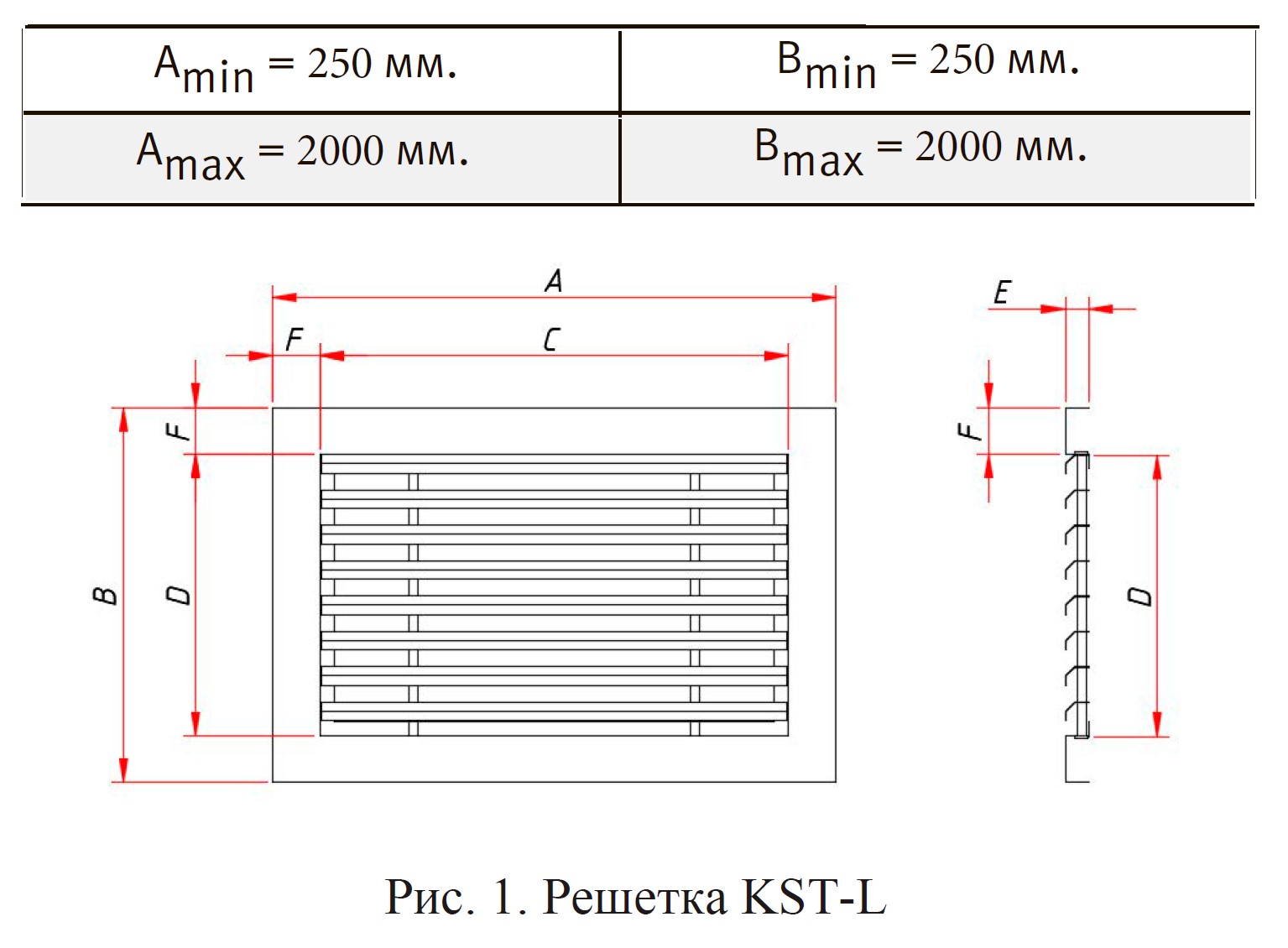

Стандартное исполнение решеток KST, где А (мм) - ширина, В (мм) - высота, от 250 до 2000 мм, шаг исполнения 5 мм. На заказ максимальный размер + 4 000 мм к стандартному исполнению, при соблюдении допуска ± 0,5 мм, с шагом 1 мм. В сборно/разборном исполнении может быть не ограниченного размера. Стандартный шаг направляющих 25 и 17 мм. Решетка может быть оснащена клапаном, диафрагмой, фильтрующими элементами, шумоглушащими элементами (уплотнители, матами), адаптерами, регулятором, сервоприводом, монтажной рамкой, съемной панелью, уголками, Не стандартное исполнение направляющих угол гиба - 15°/ 20° / 30° / 45° и двойным изгибом по 45°. По заказу шаг зазора ламелей варьируется в диапазоне 10...40 мм, как и количество ламелей определяет сопротивление и Fжс, что соответственно определяет скорость в живом сечении. В заказном исполнении Ширина F рамки задается в диапазоне 10...150 мм; глубина не стандартной решетки определяется формой ламелей, сетки, рамки, посадки, глубиной расположения ламелей, дополнительными опциями описанным выше. При заказе можно приложить чертеж *.dxf для индивидуального исполнения дизайнерского рисунка. Каждый отдельный элемент согласуется с представителем или же прописывается сопроводительным примечанием.
Направляющие: SL- Сталь или SN - нержавеющая сталь
Профиль: SL- окрашенная сталь или SN - нержавеющая сталь
Отделка: Стандартно на выбор предлагается порошковая окраска в следующий цвет из палитры RAL (9005, 9006, 9010, 9016)
На заказ
Возможно изготовление из анодированного алюминия АА.
Возможна окраска в другие цвета из палитры RAL.
Возможно изменить угол ламелей.

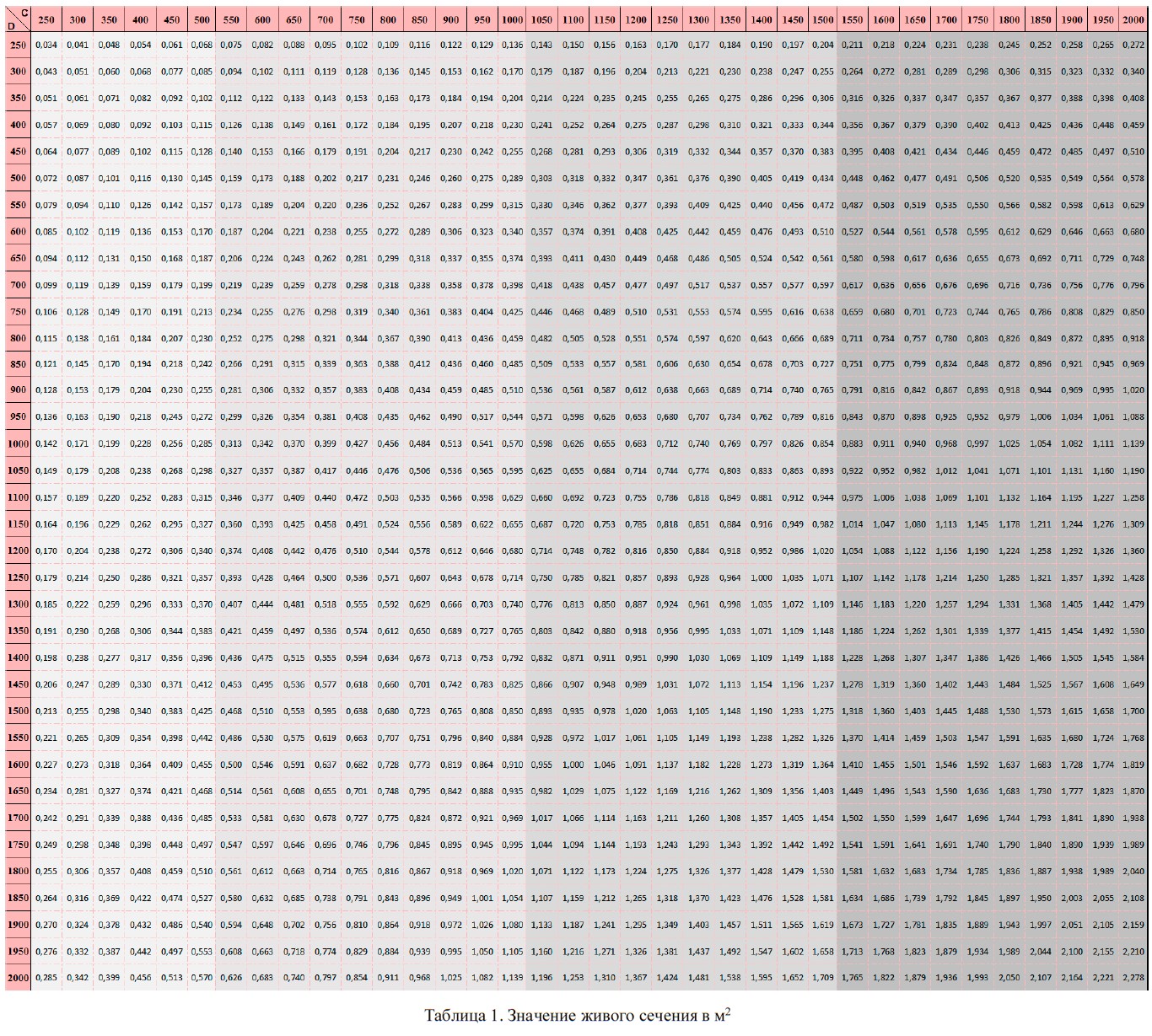

Возможно определить размер шага зазора меня производительность, dB, направление потока, Кжс, ЖС, скорость потока V
Возможно при описании задать количество ламелей.
Возможно изменить глубину решетки в большую сторону, как и заглубить видимую часть распределителей на согласуемое расстояние.
Возможно при заказе с дизайн рисунком (*.dxf) изготовить любой художественный или инженерный рисунок лицевой части распределения. В случае отсутствия необходимого формата, перевод в нужное качество потребует время и будет включена в стоимость дизайнерской решетки.
Возможно прописать ширину рамки.

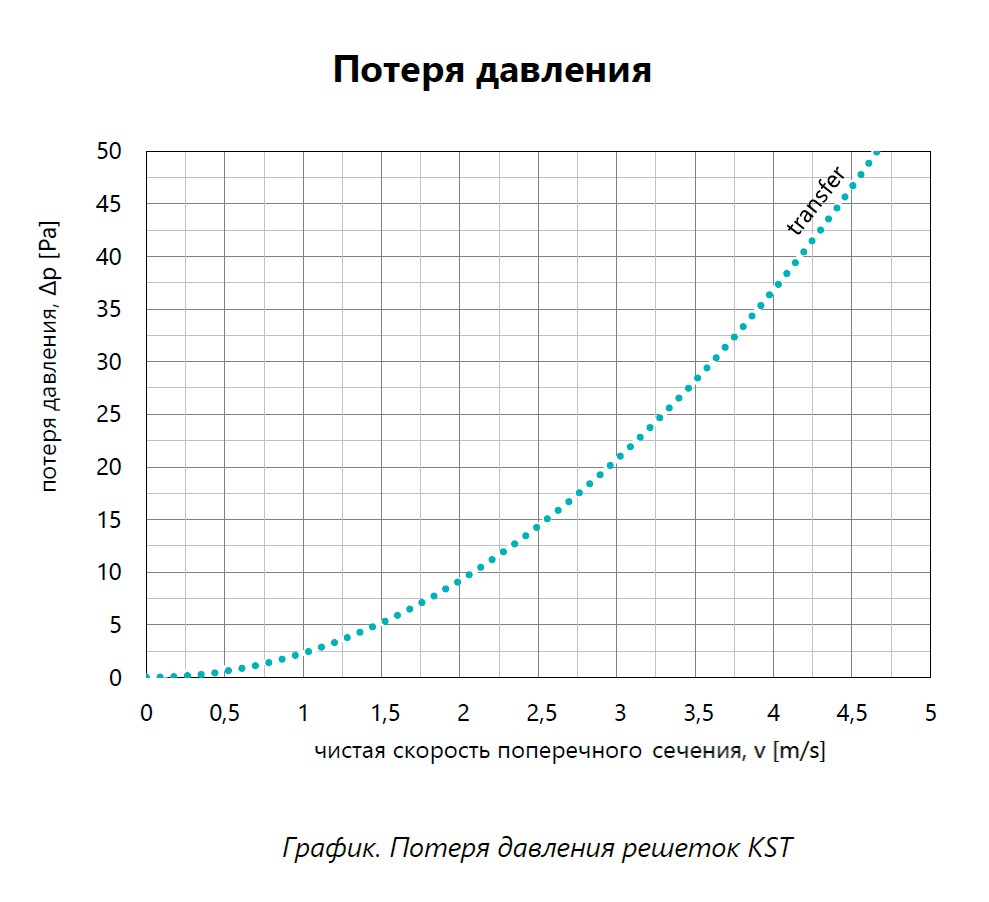

** Примечание: при определении высоты лицевой части ламелей, ширины рамки, шага ламелей, крепежных компонентов необходимо учитывать скорость потока, напор/ разряжение воздушной среды, производительность системы.
Монтаж
Монтаж решеток стены, потолка, ниши, подоконника при способе крепления:
- саморезы с лицевой части или потайное скрытое от глаз крепление, при расположении в накладном исполнении;
- невидимые защелки если решетки устанавливаются в проем;
- в потолочной позиции рекомендуется монтаж при помощи саморезов или при помощи монтажной рамки с потайным замком.

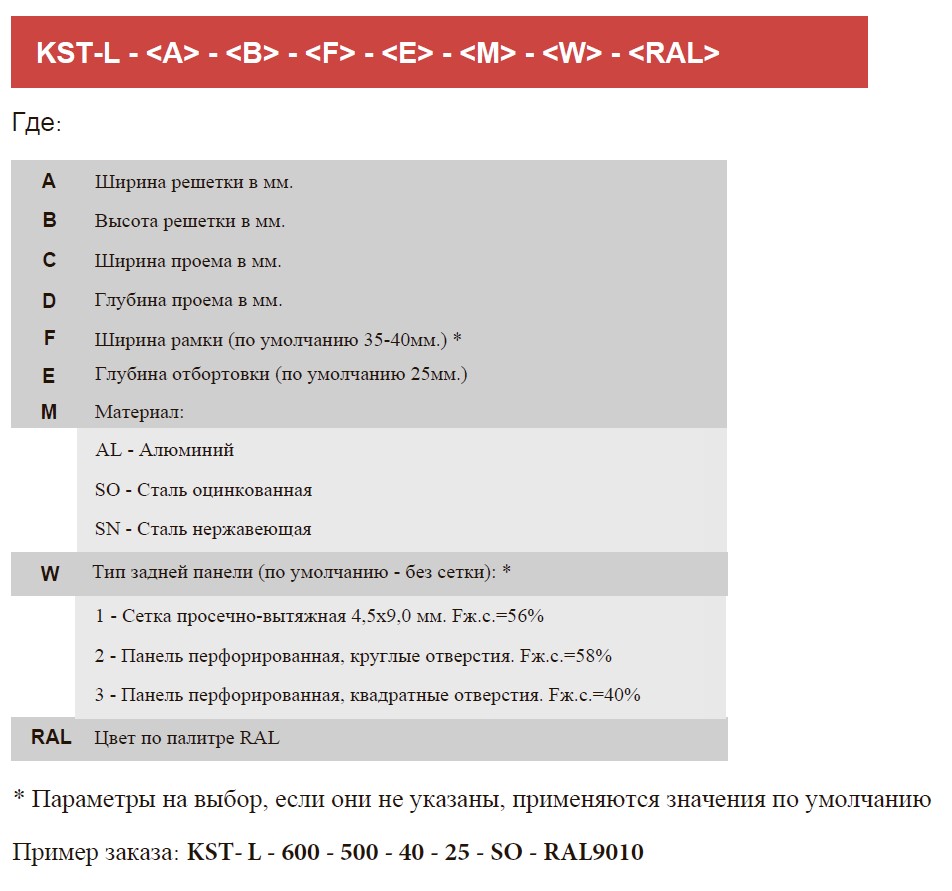

Обозначение
