Решетки накладные устанавливается в проемы и на клапана, в том числе дымоудаления, и предназначены для защиты внутренних элементов клапана от механического воздействия с внешней стороны, и декорирования проема.
Назначение
Данные решетки применяются в системах общеобменной вентиляции, противопожарной и дымоудаления.
Конструкция
Размеры
Исполнение решеток HPD-L стандартизировано (рис 1, 2), но имеет множественные дизайнерские интерпретации (рис 3). Стандартный шаг направляющих 25 мм для систем ДУ (противопожарных) и 17 мм для декорирования. В сборно/разборном исполнении решетка HPD-L может быть практически не ограниченного размера. Распределитель HPD-L опционально может оснащаться мембраной-сеткой, мембранным-клапаном, фильтрующими вставками, шумоглушащими элементами, уплотнителями, матами, так же адаптеры, регуляторы, сервоприводы, монтажной рамкой, съемной лицевой частью, крепежными фиксаторами рамки или съемными ламелями.
Отделка: Стандартно на выбор предлагается порошковая окраска в следующий цвет из палитры RAL (9005, 9006, 9010, 9016)
На заказ (дизайнерское исполнение)
Возможно изготовление из AL алюминия, Латуни, Cu меди;
Возможно изменить угол ламелей;
При возможном изменении шага ламелей корректируются параметры: производительности м3/час, шума dB, направление потока, Кжс, Sжс, V скорость потока м/с;
Характеристики
Монтаж
Монтаж решеток стены, потолка, ниши, подоконника при способе крепления:
- саморезы с лицевой части или потайное скрытое от глаз крепление, при расположении в накладном исполнении;
- невидимые защелки если решетки устанавливаются в проем;
- в потолочной позиции рекомендуется монтаж при помощи саморезов или при помощи монтажной рамки с потайным замком.
Обозначение
Назначение
Данные решетки применяются в системах общеобменной вентиляции, противопожарной и дымоудаления.
Конструкция
Решетки HPD-L изготавливаются из стали. Могут быть из оцинкованного или нержавеющего металла, как из алюминия, латунного сплава или меди. Решетки системы дымоудаления собираются по ГОСТ из стального проката. Декоративные решетки покрываются в любой цвет из палитры RAL.
Рамка решетки с загнутыми краями 90°. F (рис 1) ширина лицевой части рамки - стандартно 30 или 40 мм. E (рис1, 2 и 3) глубина наружной части рамки - стандартно 30 или 0 мм. Направляющие крепятся на трубках к рамке решетки, что придает дополнительную жесткость. Форма и угол ламели прямая c одним гибом расположенная под углом 45° и с двумя гибами 90°. Шаг стандартного расположения ламелей решетки 17 и 24 мм для ДУ исполнения. Количество трубок жесткости, меняется в зависимости от габаритов. Решетка может быть единой, составной и линейной интерпретации. Составное исполнение может иметь ограничение зданием или конструкцией проема. К обратной панели решетки дополнительно может быть зафиксирована мембрана-сетка, мембранный-клапан или фильтр тонкой и грубой очистки.
Исполнение решеток HPD-L стандартизировано (рис 1, 2), но имеет множественные дизайнерские интерпретации (рис 3). Стандартный шаг направляющих 25 мм для систем ДУ (противопожарных) и 17 мм для декорирования. В сборно/разборном исполнении решетка HPD-L может быть практически не ограниченного размера. Распределитель HPD-L опционально может оснащаться мембраной-сеткой, мембранным-клапаном, фильтрующими вставками, шумоглушащими элементами, уплотнителями, матами, так же адаптеры, регуляторы, сервоприводы, монтажной рамкой, съемной лицевой частью, крепежными фиксаторами рамки или съемными ламелями.

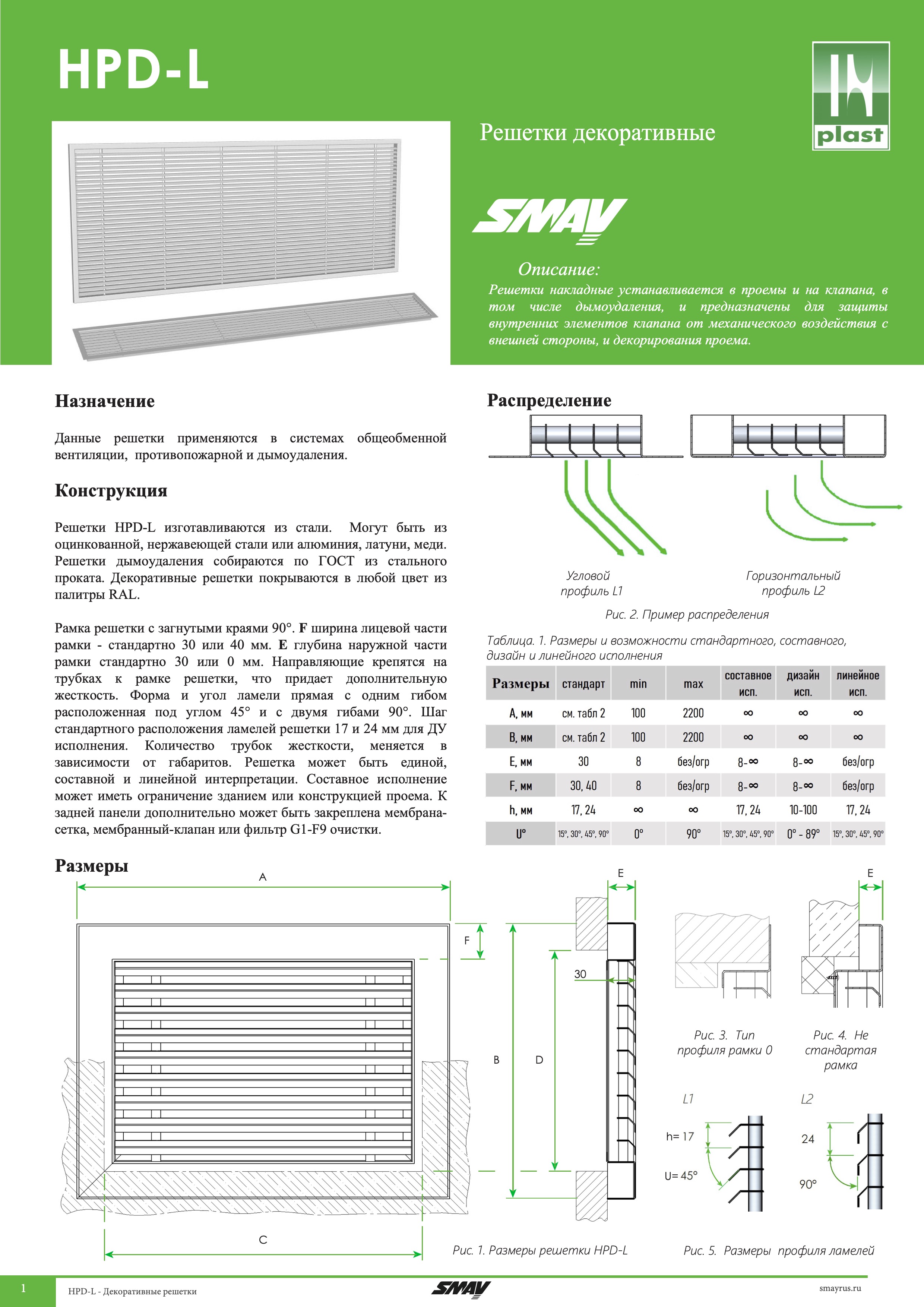

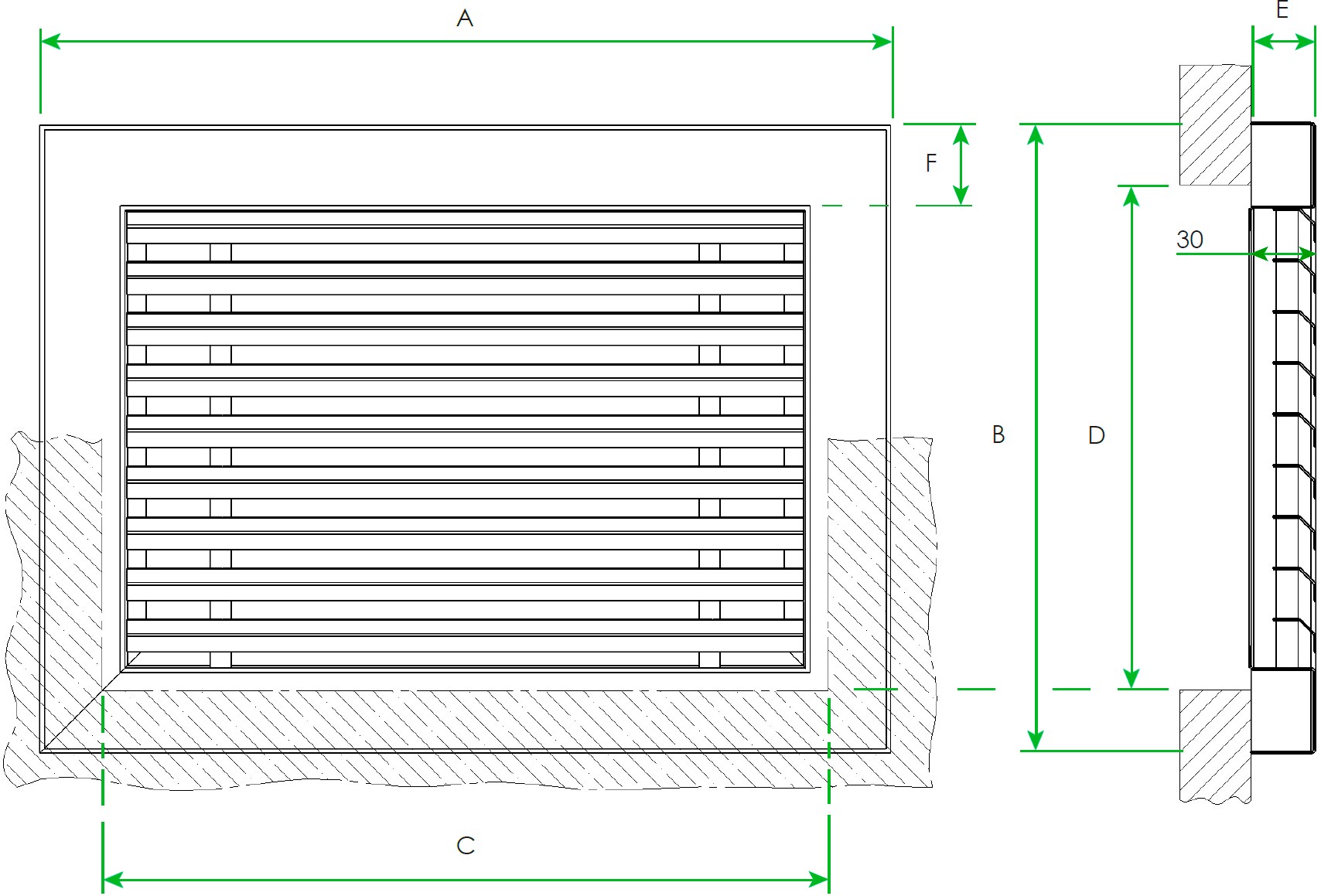

Рис 1. Размеры решетки HPD-L
Рис 2. Решетка HPD-L тип рамки 0

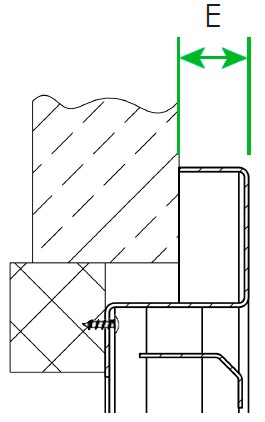

Рис 3. Размеры решетки не стандарт (дизайн) HPD-L

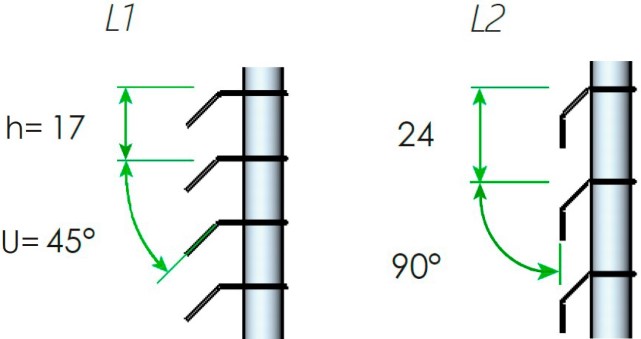

Рис 4. Размеры и формы ламелей HPD-L

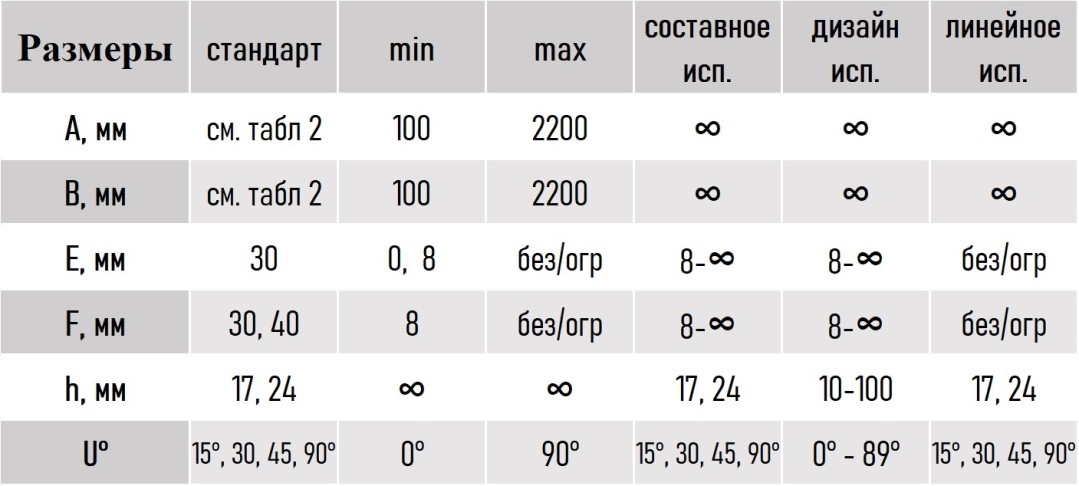

Таблица 1. Размеры HPD-L возможных исполнений
Направляющие: SO - cталь оцинкованная;
SN - нержавеющая сталь;
Профиль: SO- окрашенная оцинкованная сталь;
SN - нержавеющая сталь;
На заказ (дизайнерское исполнение)
Возможно изготовление из AL алюминия, Латуни, Cu меди;
Возможно изменить угол ламелей;
При возможном изменении шага ламелей корректируются параметры: производительности м3/час, шума dB, направление потока, Кжс, Sжс, V скорость потока м/с;
Возможно при описании задать количество ламелей;
Возможна окраска в другие цвета из палитры RAL.
Возможно изменить глубину решетки в большую сторону, как и заглубить видимую часть распределителей на согласуемое расстояние.
При заказе с дизайн изображением формата dxf, возможны вариации решеток изготовить по определенным художественным лекалам: инженерный растр лицевой части рамки распределителя (гравировки, рекламные и другие решения).
(При отсутствия необходимого формата, перевод в нужное качество потребует время и будет частью стоимости дизайнерской решетки).
Все возможные изменения согласуются с представителем.

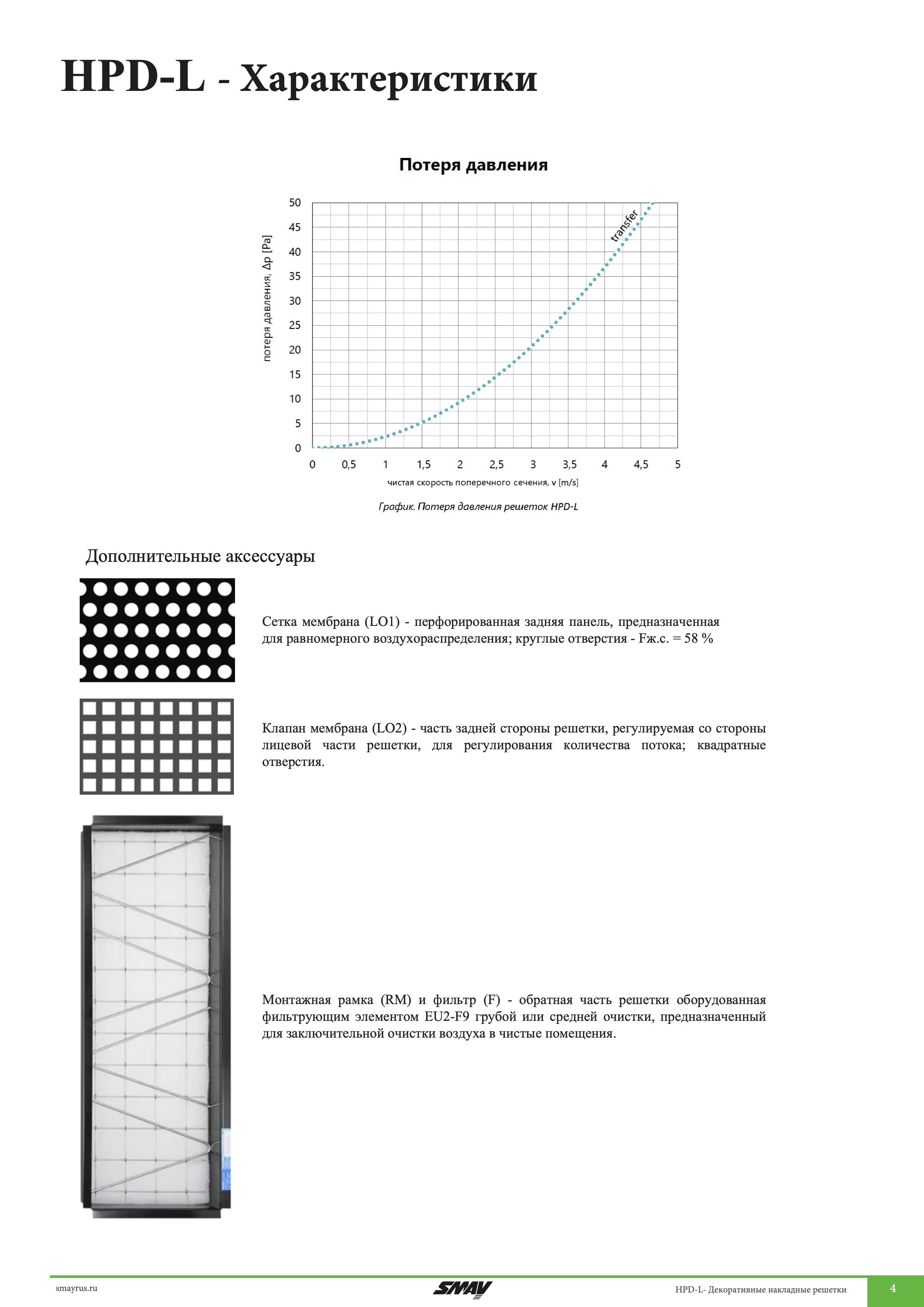

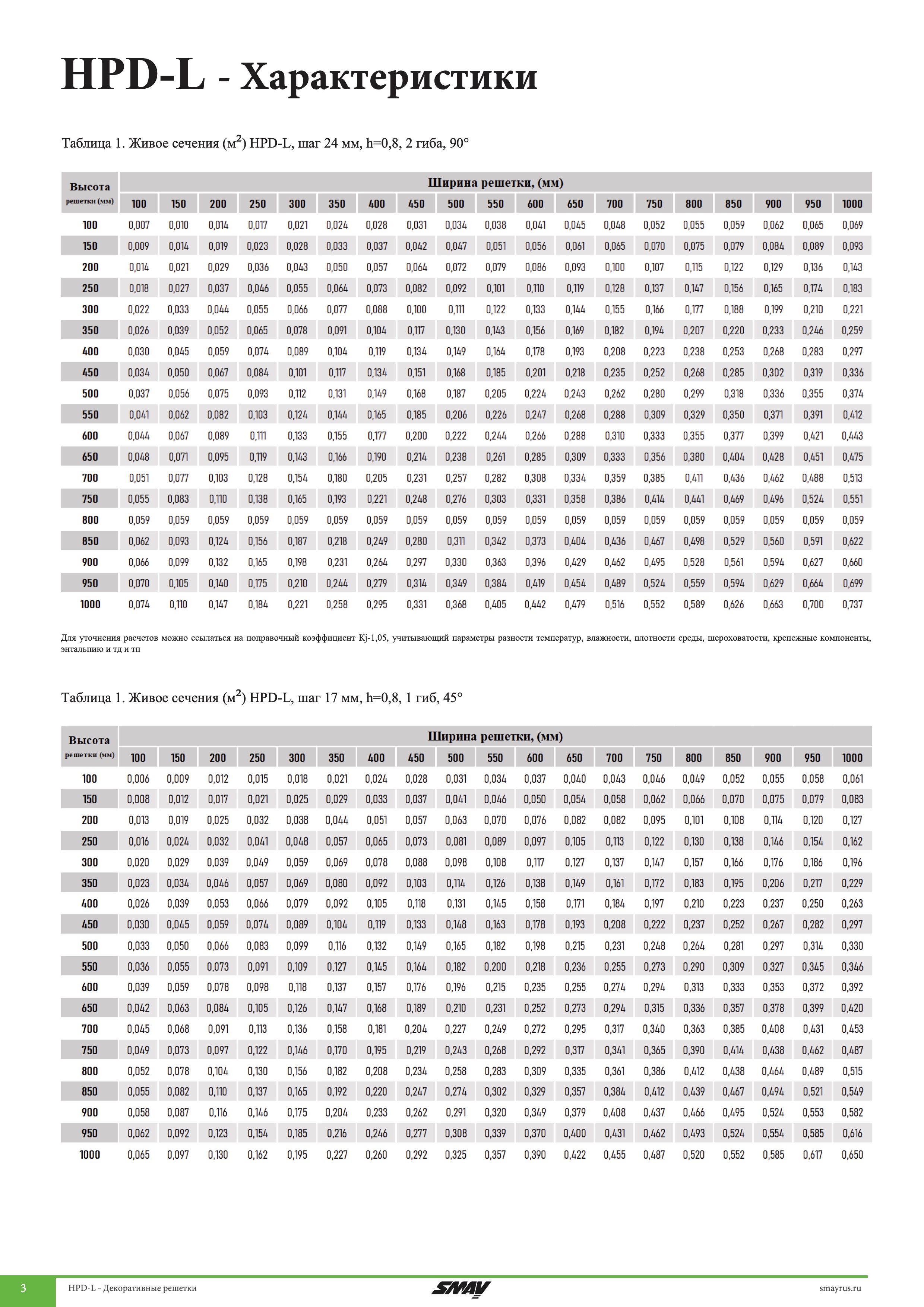

Характеристики
Монтаж
Монтаж решеток стены, потолка, ниши, подоконника при способе крепления:
- саморезы с лицевой части или потайное скрытое от глаз крепление, при расположении в накладном исполнении;
- невидимые защелки если решетки устанавливаются в проем;
- в потолочной позиции рекомендуется монтаж при помощи саморезов или при помощи монтажной рамки с потайным замком.

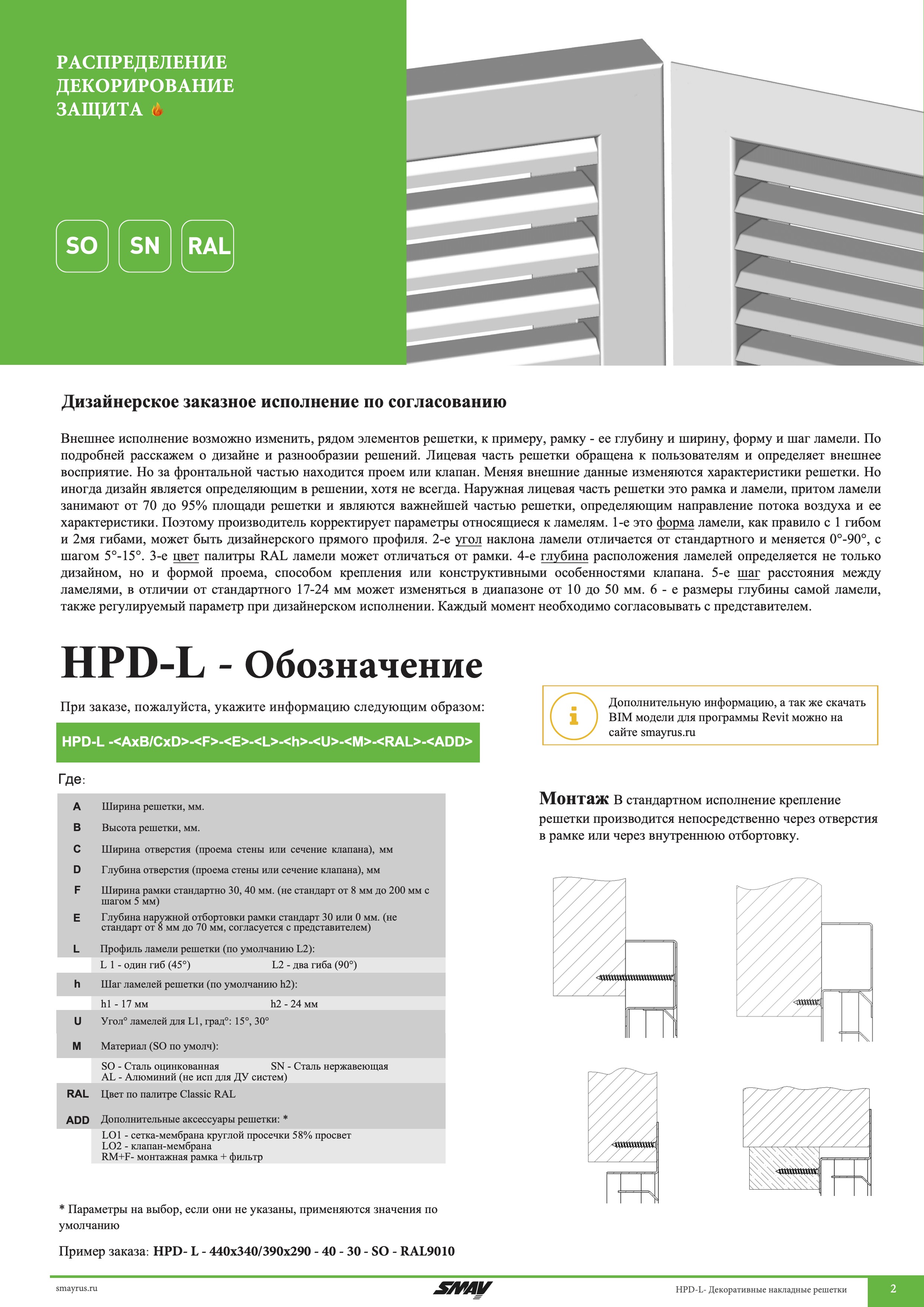

Обозначение
