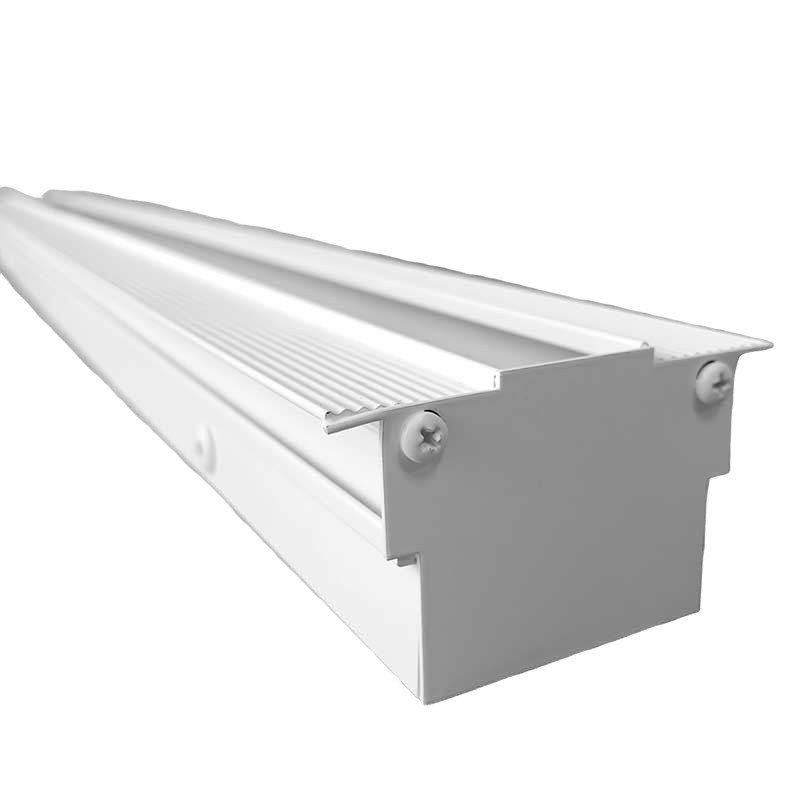

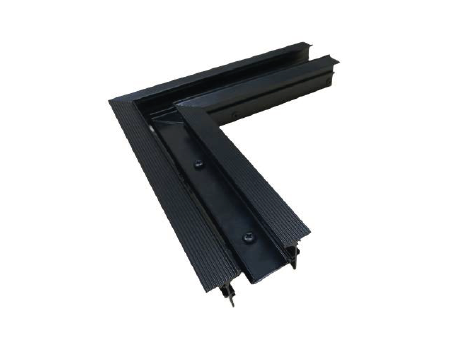

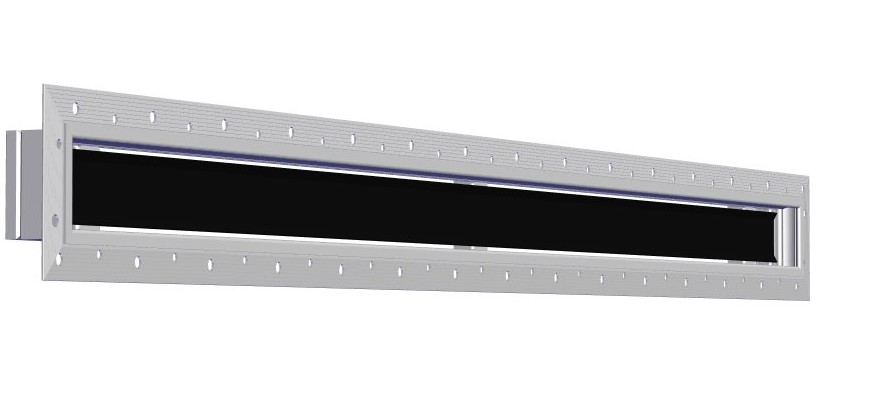

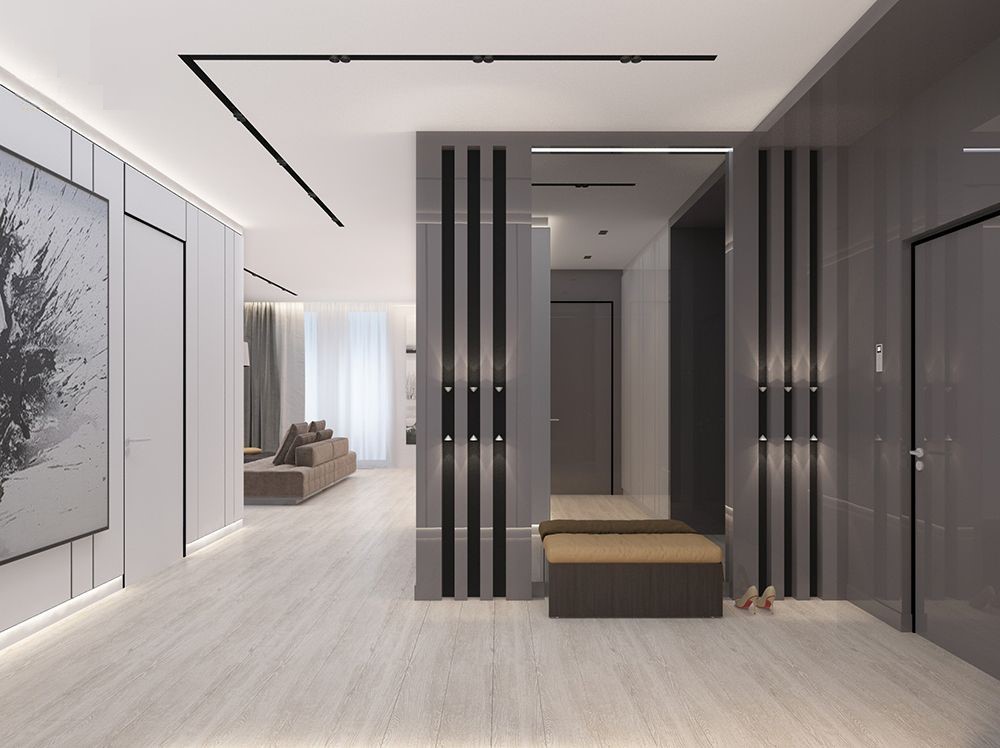

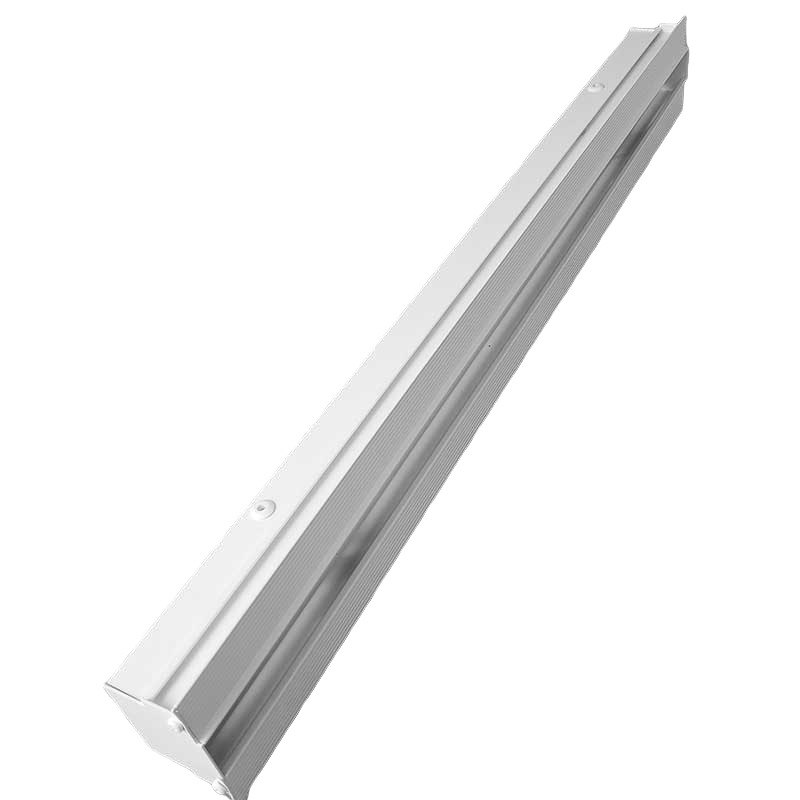

Линейный диффузор NSLD скрытого монтажа сочетают конструкторскую простоту, технологическую функциональность и эстетическое совершенство. Они могут быть использованы, как для распределения, так и для вытяжки в любой системе вентиляции. Основное предназначение в каркасном и подвесном потолке со скрытыми полями рамки. В результате остается видимым только отверстие для регулирования направления подачи. Функционал скрывается за потолком. В линейной компоновке диффузоры оснащаются соединительными секциями и уголками для соединения в единую не разрывную струю. При оснащении клапаном расхода воздуха диффузор NSLD балансируется по отношению к остальной системе подачи воздуха других помещений. Диффузор вместе с клапаном регулируют расход воздуха от 5 до 100%. Эти диффузоры можно использовать на высоте от 2,6 до 4 метров, при перепаде температур до 12°С. По дополнительному запросу данные диффузоры могут изготавливаться с камерой статического давления КСД.
Конструкция

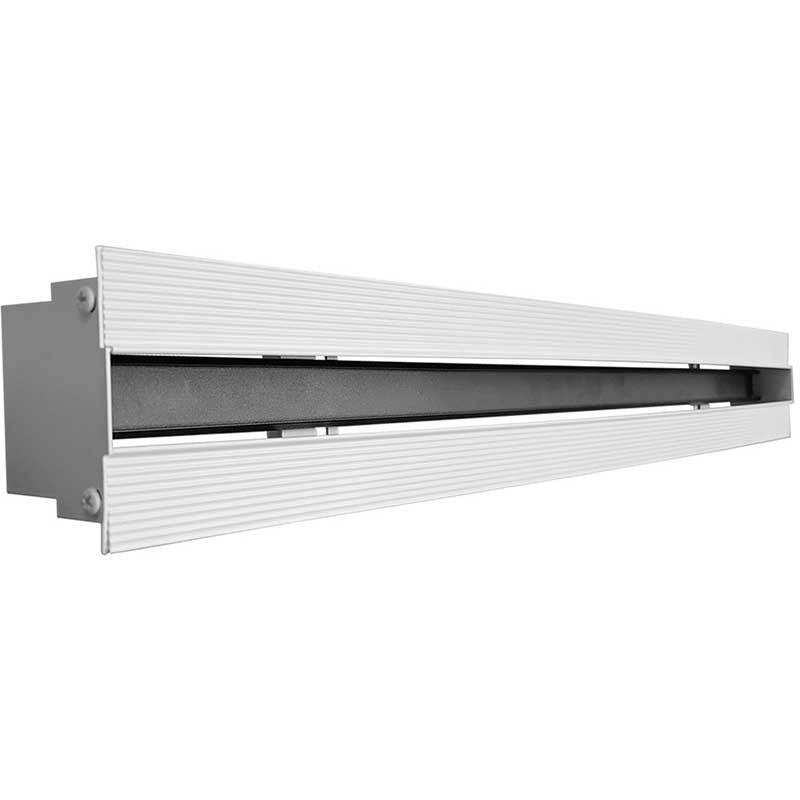

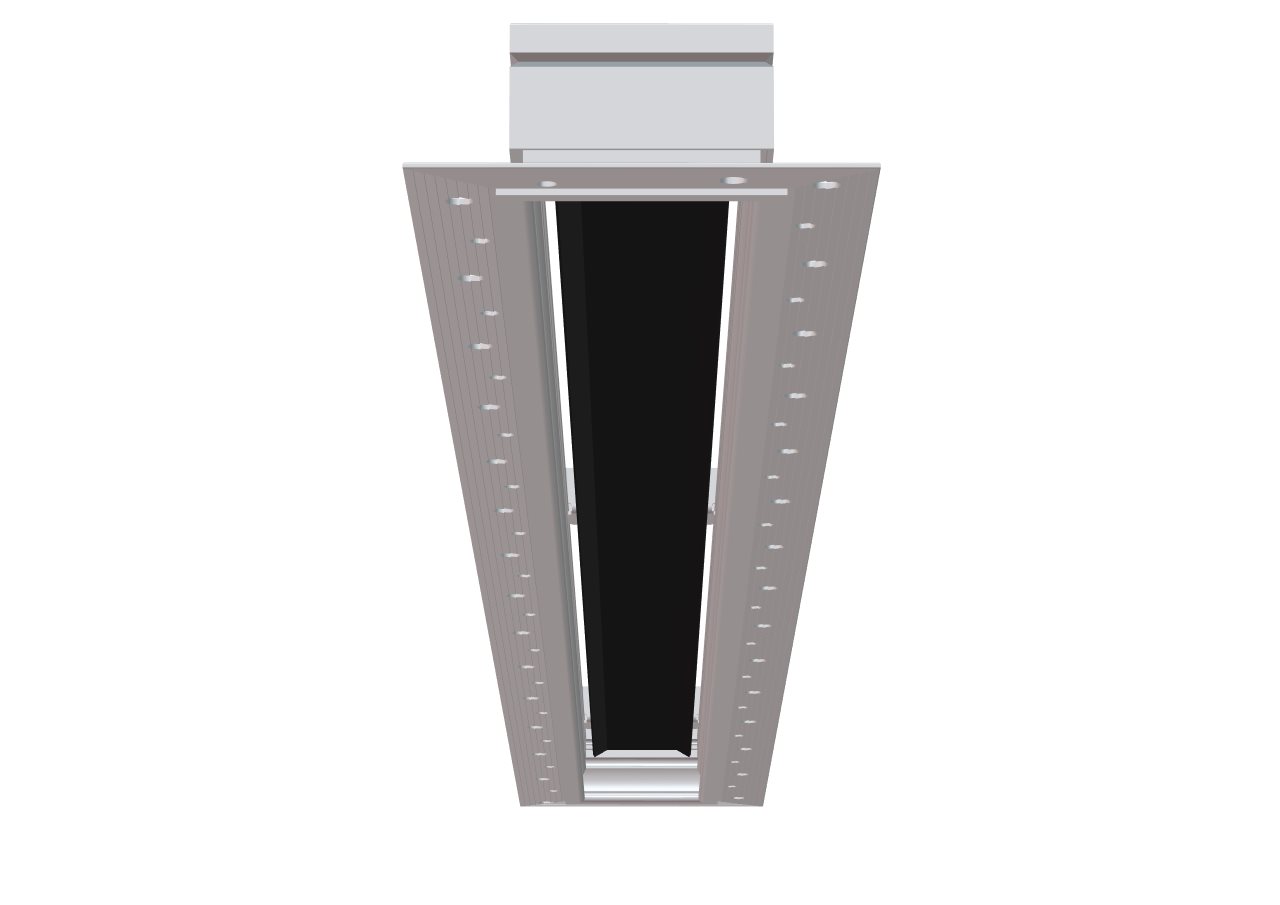

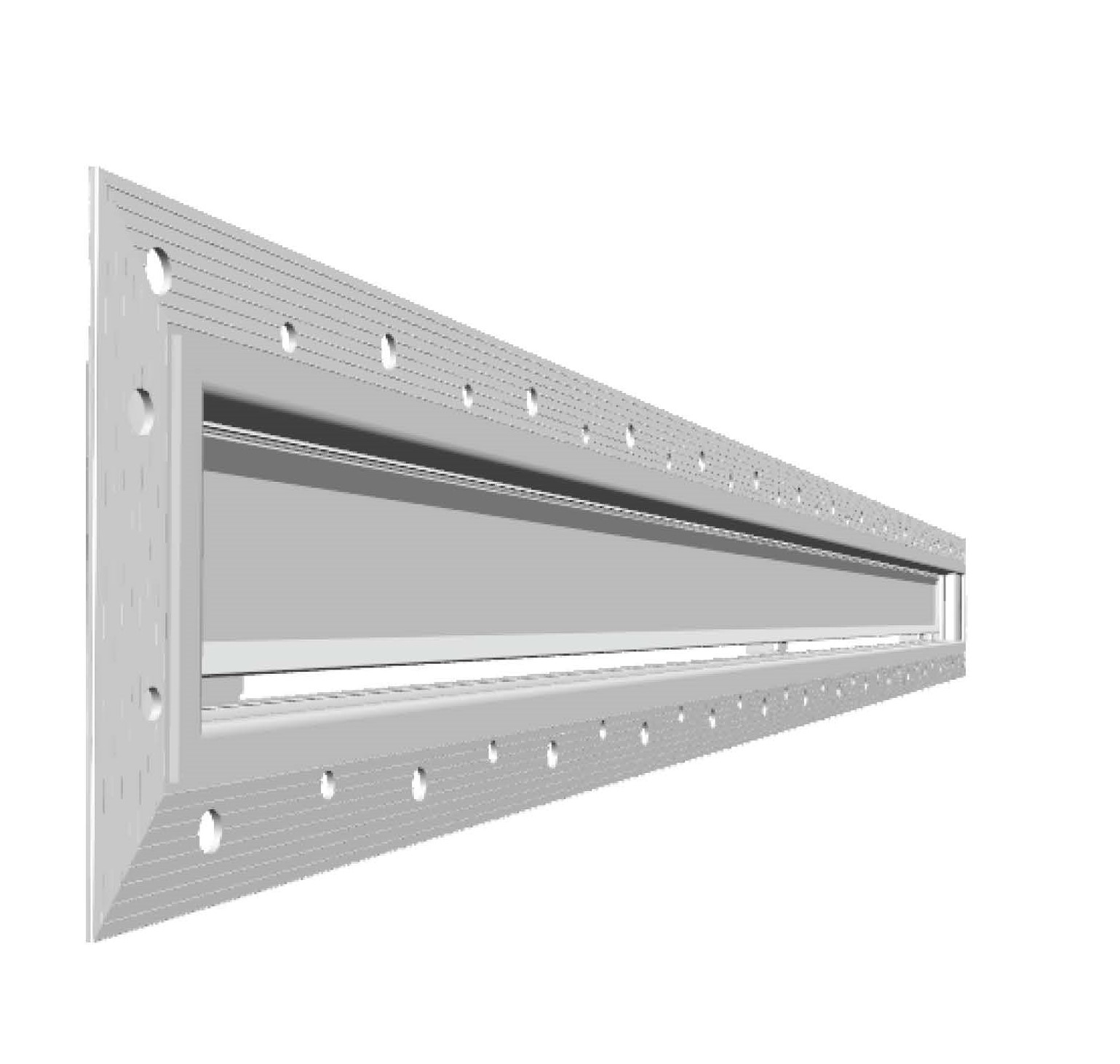

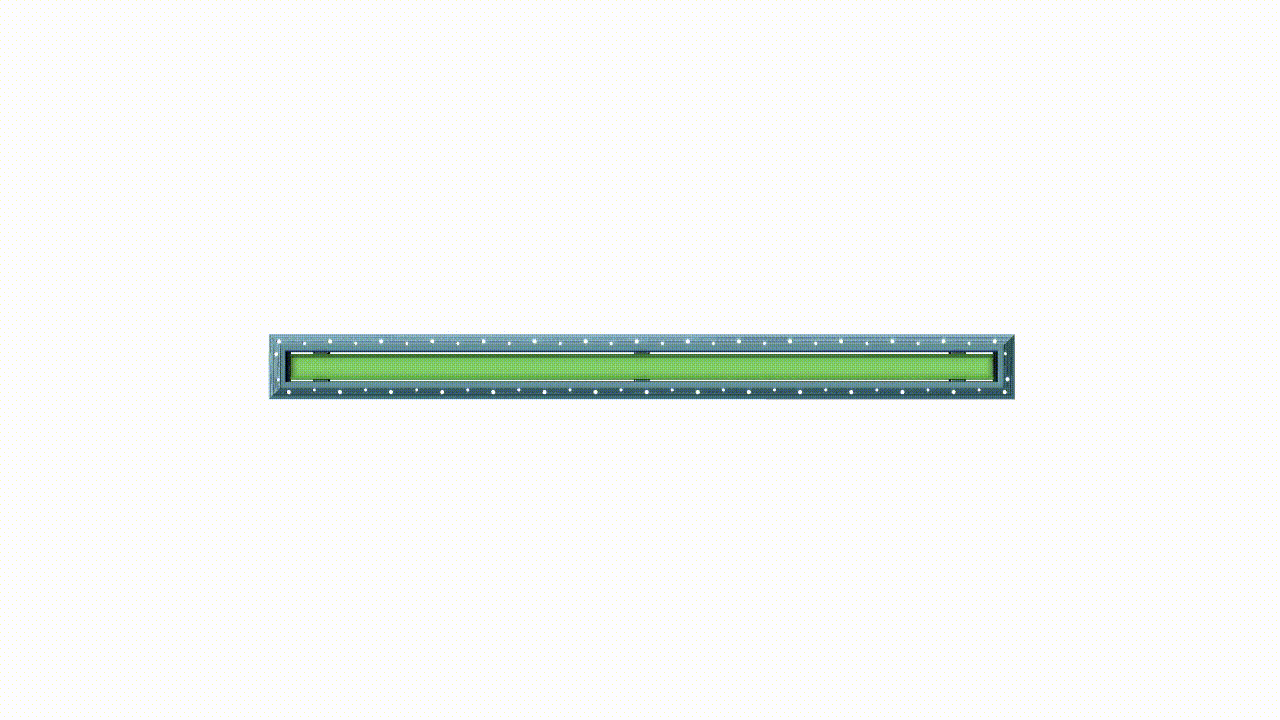

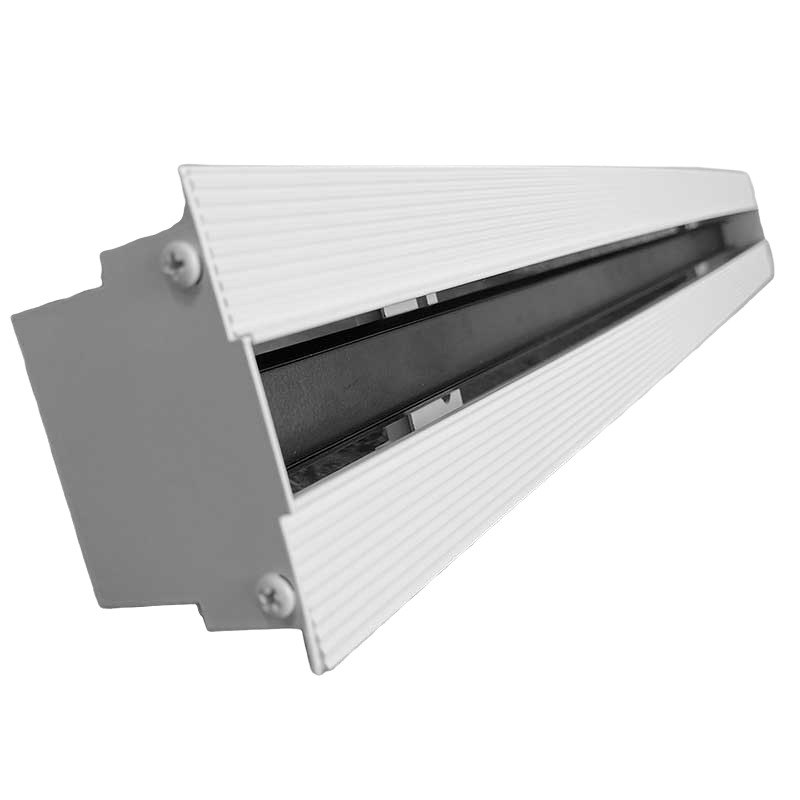

Диффузоры NSLD могут быть выполнены любой длины в диапазоне 200-2000 мм с шагом 50 мм. Стандартное исполнение ширина щели 20, 30 и 40 мм. При индивидуальном заказе размеры могут меняться в диапазоне от 10 мм (с шагом 2,5 мм) до 150 мм. Рамка выполнена с перфорацией для удобства отделки и качества адгезии. Диффузоры скрытого монтажа изготовлены из алюминия или стали окрашенной порошковой краской, повышенной устойчивости к ультрафиолету, износу и коррозии. Цвет диффузора и направляющей определяется по каталогу из 5 тыс. цветов RAL и заносится в обозначение - для этого необходимо, каждый раз проконсультироваться, с торговым представителем. Диффузоры могут быть установлены индивидуально или линейно. Магнитное регулирование задает плавность настройки. Скрытого монтажа диффузоры, установленные по одному, имеют разограничитель отделочного материала и ламинарного потока воздуха.

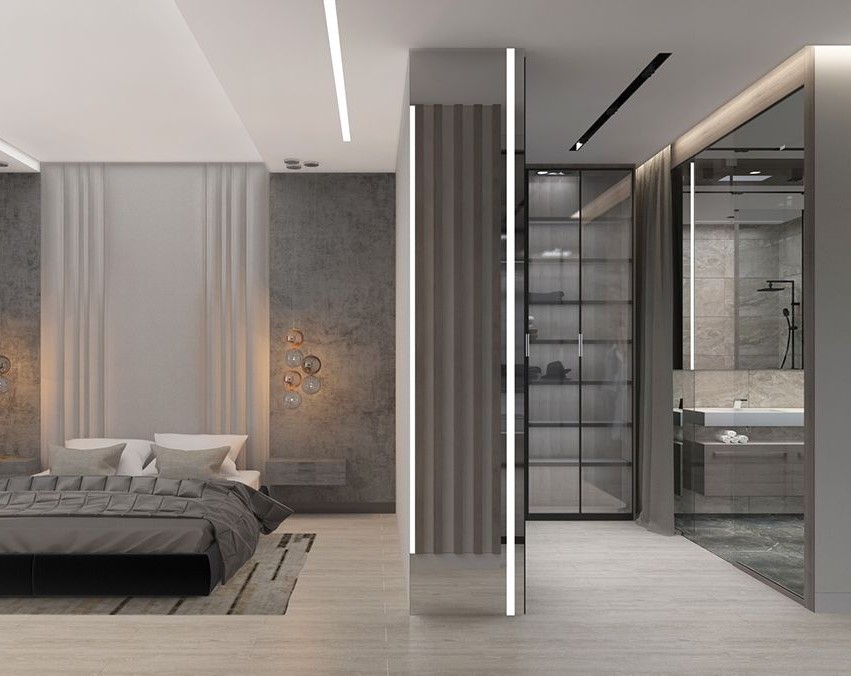

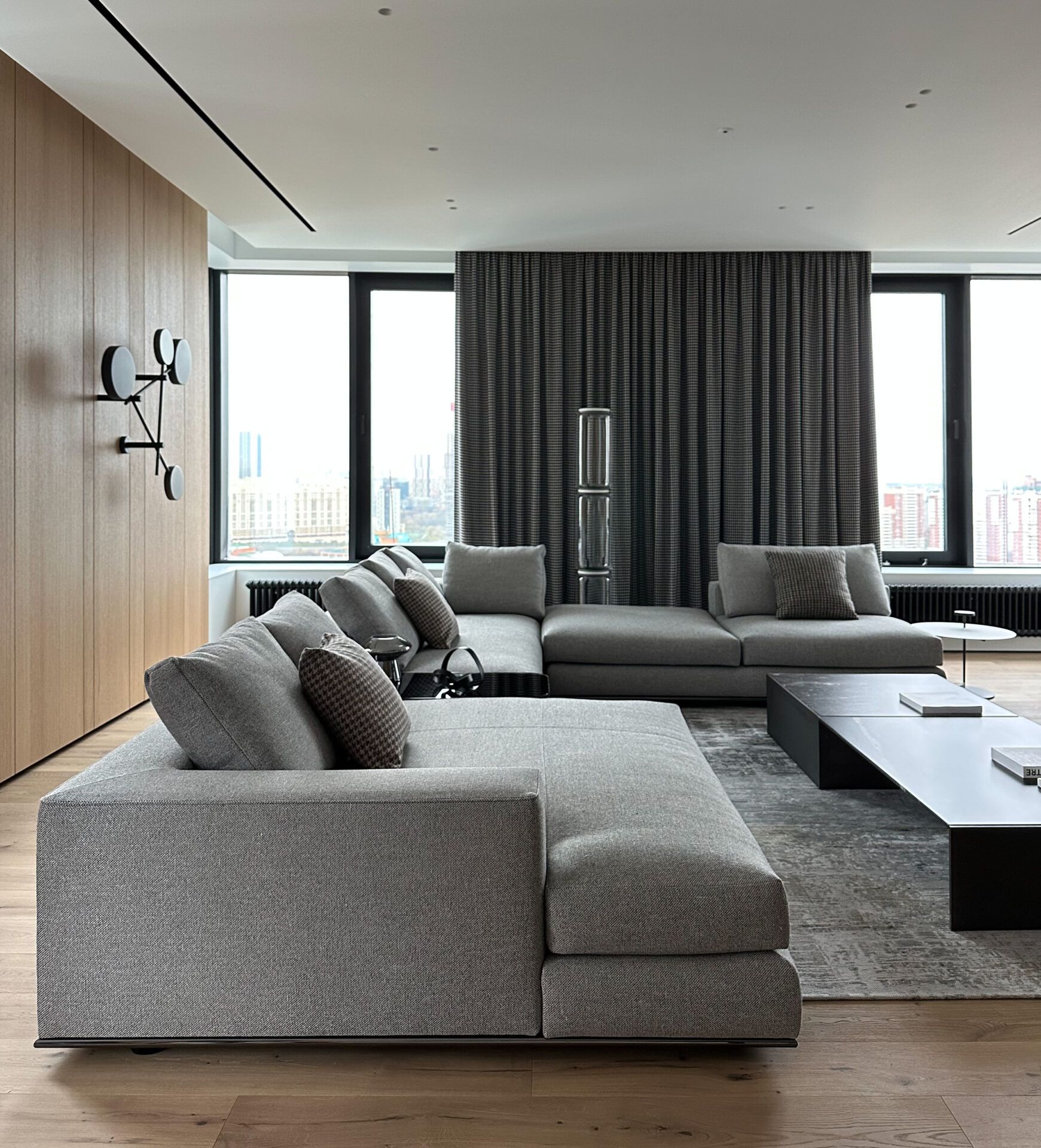

Для линейного монтажа диффузоры NSLD полностью лишены рамки со стороны соединения диффузоров, что позволяет сохранить единый привлекательный внешний вид установки. Линейные компоненты могут сочетать секции для крепления светильников и других потолочных элементов декора. Камеры статического давления (КСД) могут оснащаться регулировочным элементом на впускном патрубке. Регулировочный клапан может быть автоматическим и оснащен управлением. В зависимости от применения КСД могут компоноваться Фильтрам грубой, средней или тонкой очистки.

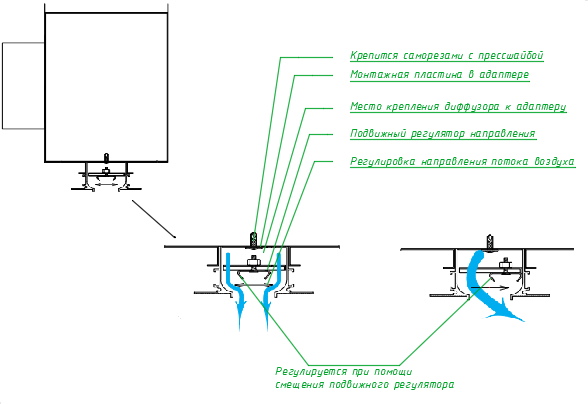

Регулирование

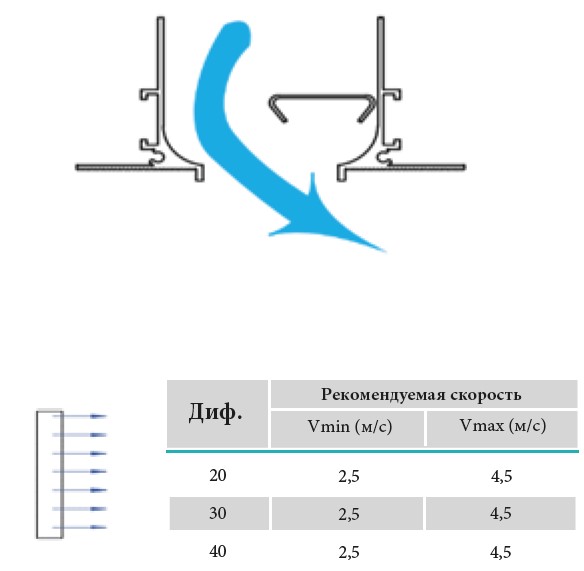

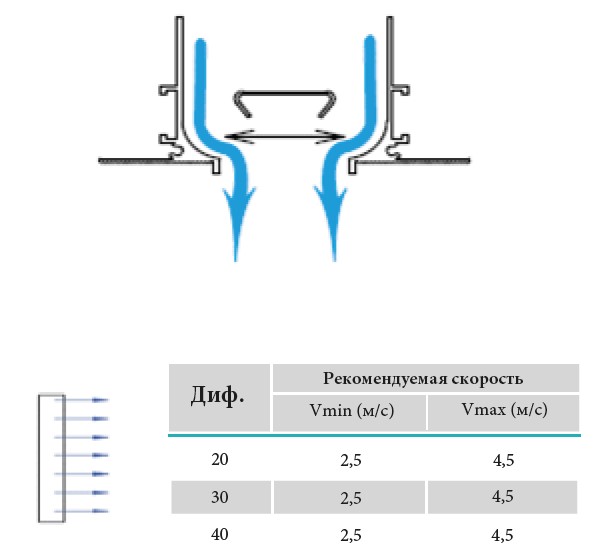

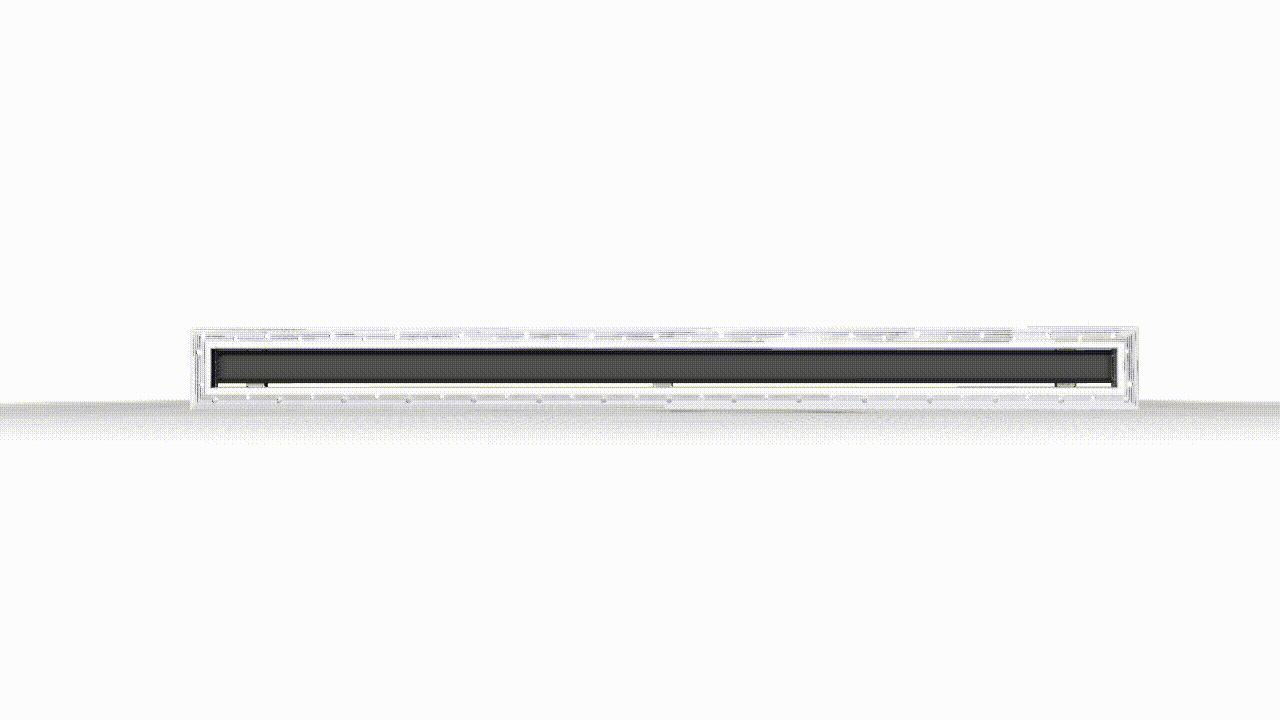

Направление потока можно настраивать в зависимости от дизайна или положения людей, учитывая расположения окон или мебели. Магнитные крепления направляющих дают плавную регулировку распределения потока свежего насыщенного кислородом воздуха.
Характеристики

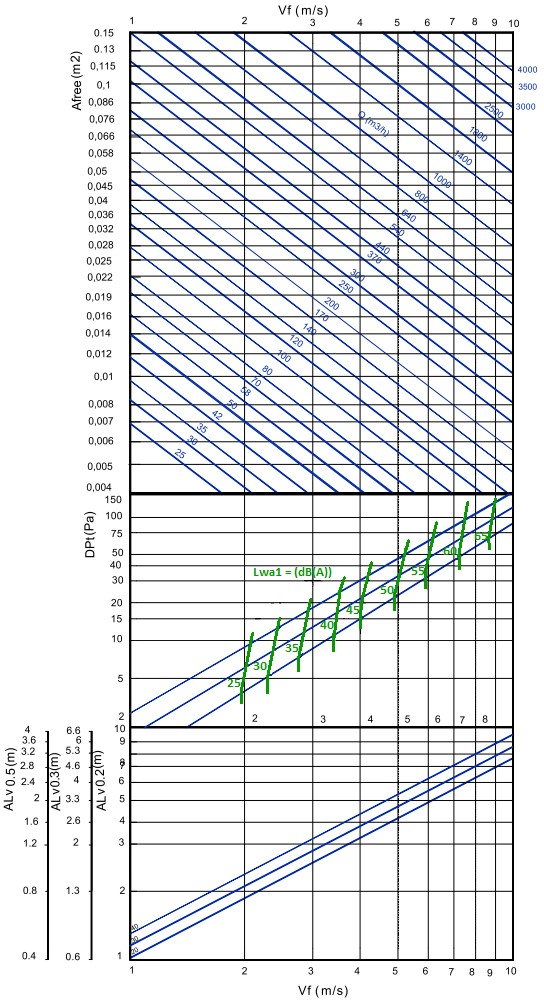

Раcчетная скорость потери давления и уровень звуковой мощности, вертикальное распределение воздуха

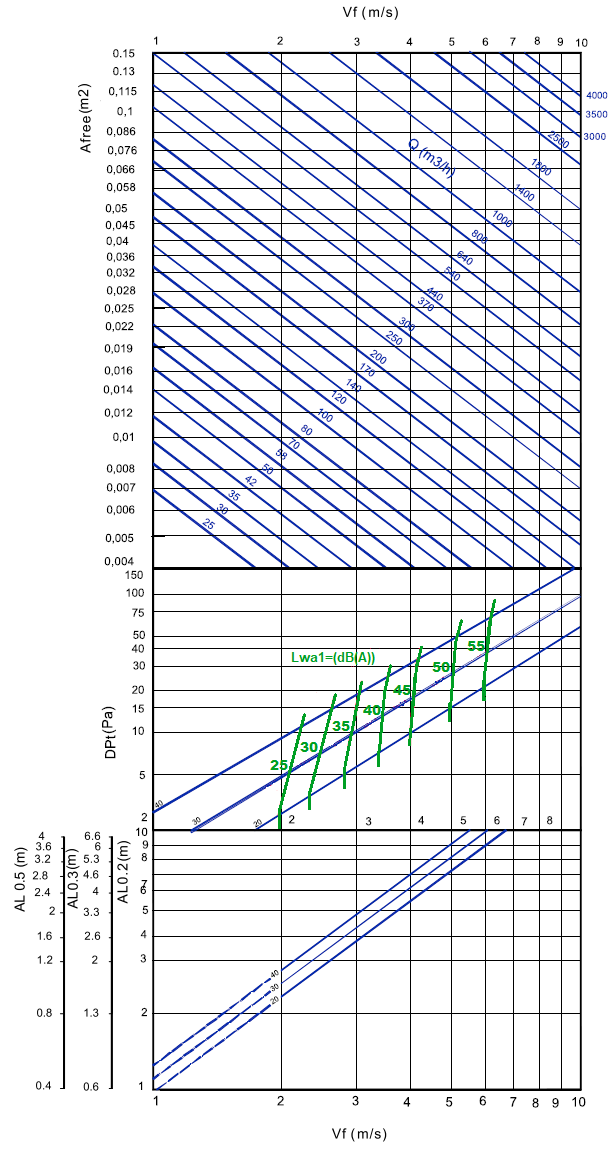

Расчетная скорость потери давления и уровень звуковой мощности, распределения воздуха с эффектом потолка: в одном направлении

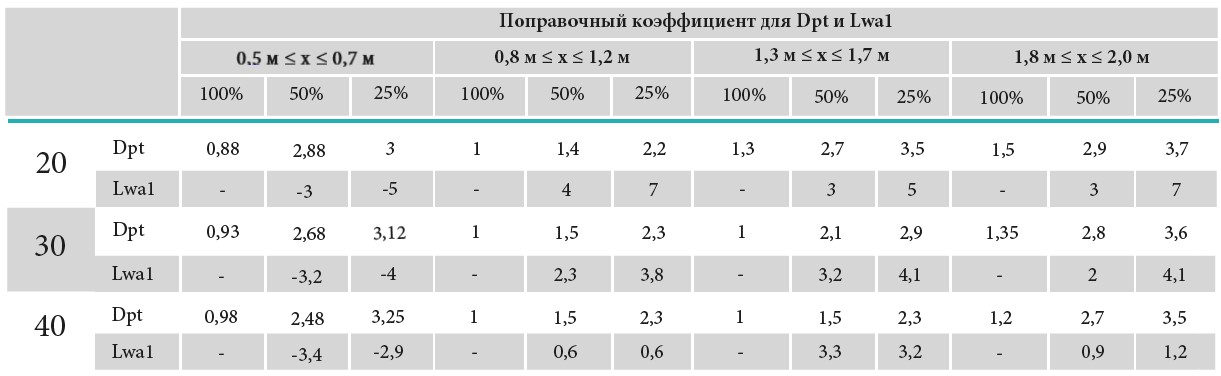

Поправочный коэффициент при распределении воздуха по вертикали

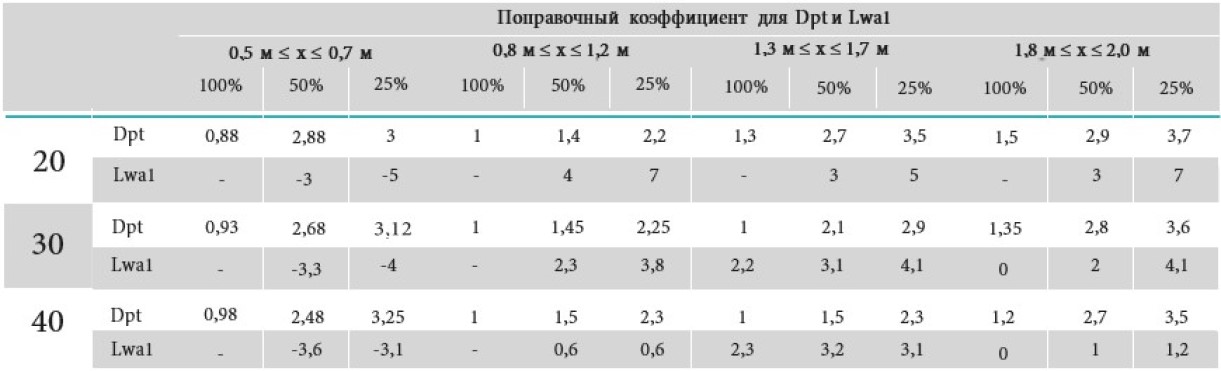

Поправочный коэффициент при подаче
Соотношение температур
Соотношение выхода воздуха

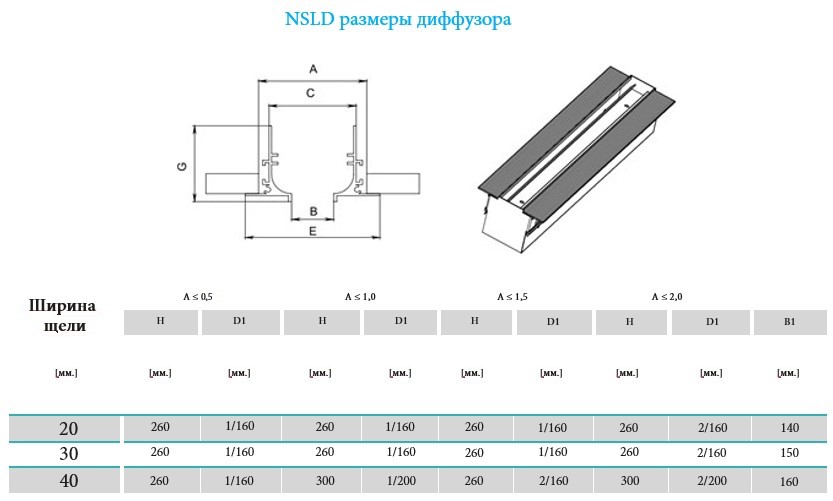

Размеры

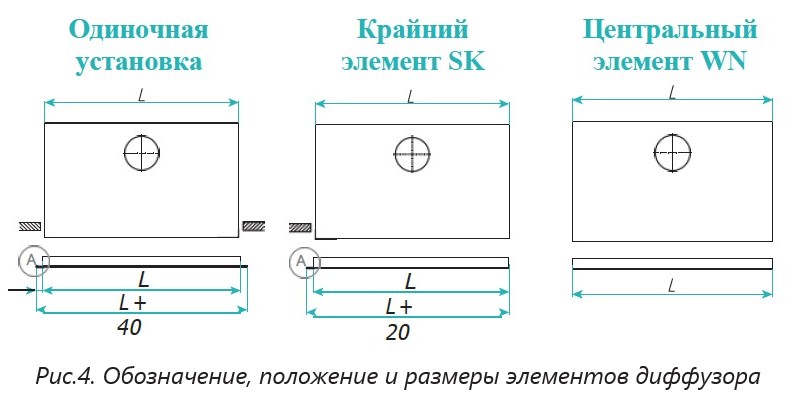

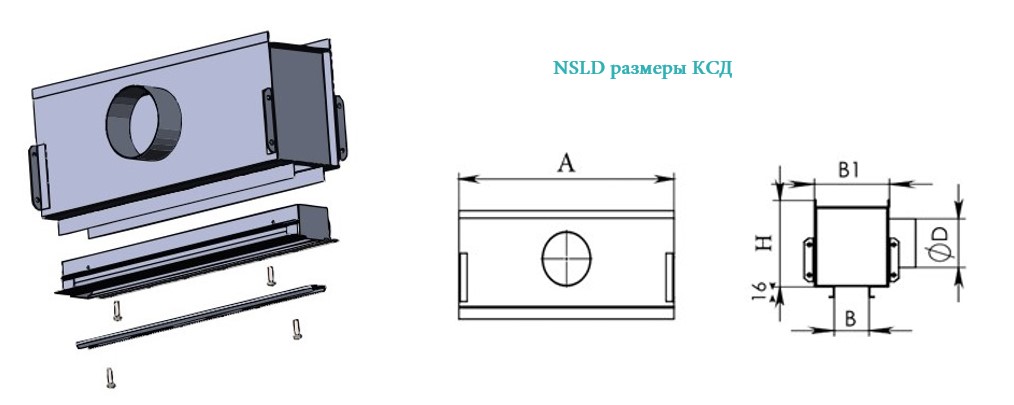

Размер L длины диффузора и КСД согласуются в диапазоне от 200 до 2000 мм. В зависимости от количества промежуточных, концевых или угловых секций.

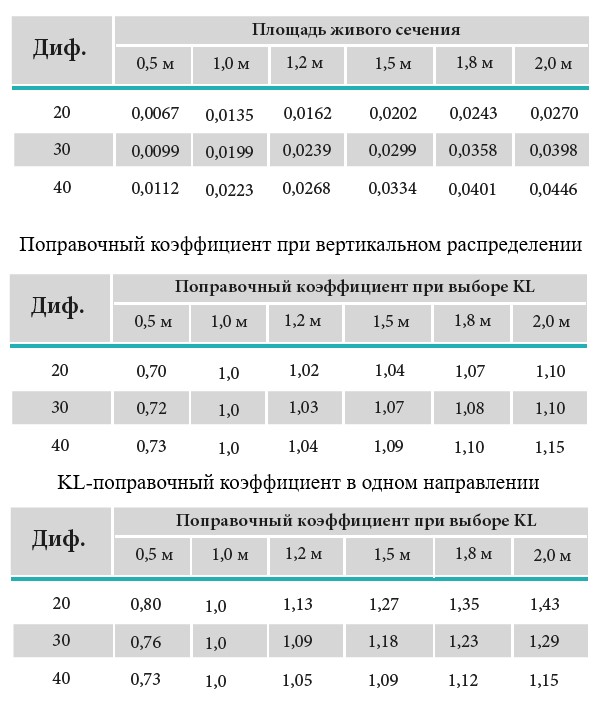

Параметры

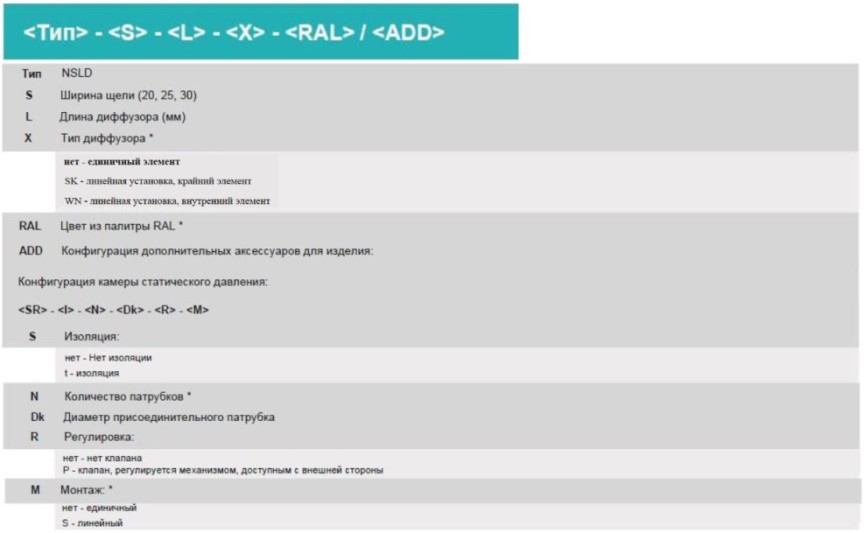

Обозначение
